从这两个图可以看出，虽然他们的增益绝对值是一样的，都是1，说白了这两个电路都可以看作是一个电压跟随器。显然图（b）的负反馈系数要大，性能应该会更好，但是它防止振荡的能力却不如图（a）的电路，因为它对于信号的变化过于“敏感”。所以在实际设计电路时，对于反馈系数的量化问题是不能含糊的，它很大程度地决定了系统的“稳”、“快”、“准”这三个方面。最终的电路设计应该是这三个方面的折中，以此达到传说中的性能最优化。

5、单电源供电时需注意输出电压摆幅的问题

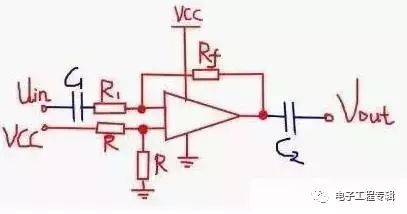

如上图所示，由于是单电源供电，那么运放的两个输入端必须加有直流偏压，而且为了使电路的输出电压的动态范围最大化，一般要求VP=VN=VCC/2。此外，这里运放的输入、输出端的直流电位不为零，So，需要采用电容（C1、C2）来耦合信号。

6、得注意运放的输入寄生电容

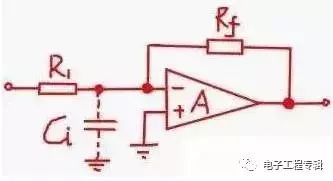

由于运放的内部结构因素，导致运放具有数pF~数十pF的输入寄生电容，这自然使得运放的稳定性变差了，输入寄生电容会和输入电阻一起形成一个容易被人忽略的LPF，倘若输入信号的频率超过一定值，则就会丢失信息。这个频率值函数为：

为了解决这个问题，一般采用如下电路所示的方法：

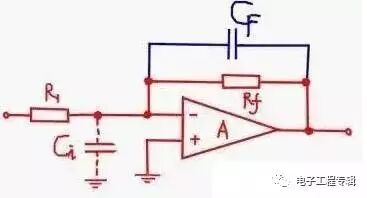

由于输入寄生电容使得相位滞后，因此可以用超前相位的补偿来防止振荡，上图中的CF有相位超前的作用，有效地解决了寄生电容所带来的问题。通常CF取值要稍大于Ci。

7、需要防止运放进入非线性区，除非该运放用于比较器电路

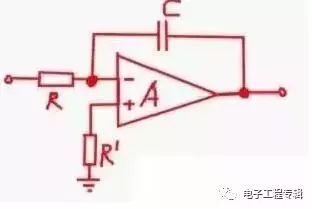

这是一个很普通的积分电路。如果输入信号的频率过低的话，则没有反馈回路了，即此时电路处于开环状态，也就意味着运放的电压增益非常大，输出电压将极易进入非线性区，就失去信号放大的意义了。为此，我们可以在电容两端并联一个电阻来加以限制运放的增益。如下图：
