开关电源里的各种电阻，都在这了！

正文

请到「今天看啥」查看全文

国标电阻数值 E数列认读

为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中

E24系列为常用系列，E24、E12和E6系列也适用于电位器和电容器，E48、E96、E192系列为高精密电阻系列。

对各系列的电阻规定几个基本系数，这些系数再乘以10n(其中n为整数)，即为某一具体电阻器阻值。

《实用开关电源设计》第三章 元器件的实用选择 第二节 电阻

之前只是有了解，这些是有国际标准的，实际应用的时候就是看自己公司的仓库里面常用哪些电阻了。

然后通过不同的电路设计时考虑下仓库的电阻阻值来设计。非仓库的常规阻值另外申请。

所以看别人做的板子，如有的控制板中就会看到同样的5.1k电阻有N个，其实也就是方便生产与所有非设计阶段的管控。

04

【放电测试】

放电测试，电源的状态是否一定得处于空载？

05

【 NTC的选型 】

NTC1，常用的是10D-9，5D-9，5D11，2.5D15等几种型号。

对应输入特性里面的INRUSH CURRENT (Typ.)  COLD START 45A（30A、60A等）

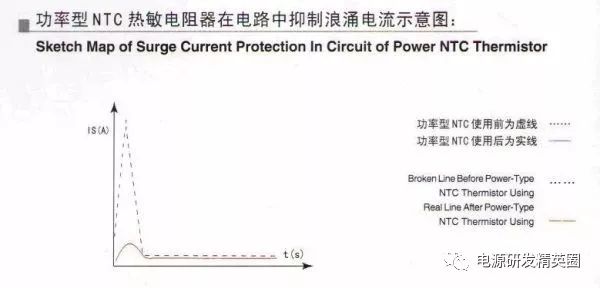

功率型NTC热敏电阻器在电路中抑制浪涌电流示意图：

NTC有个B值，简单的话就是看下NTC在不同温度下对应的阻值。对于常用的 NTC 热敏电阻， B 值范围一般在 2000K ～ 6000K 之间。

复杂点的就是按照里面的公式，计算温度，一般按5%的误差计算（温度检测用）。功率型的NTC精度应该是20%左右的，B值很大，如5D-9,25℃的时候5Ω左右，高温的时候估计就不到1Ω了。所以碰到过情况，客户反馈说老化后一段时间后，冲击电流变大了，超标了，又要解释一番。

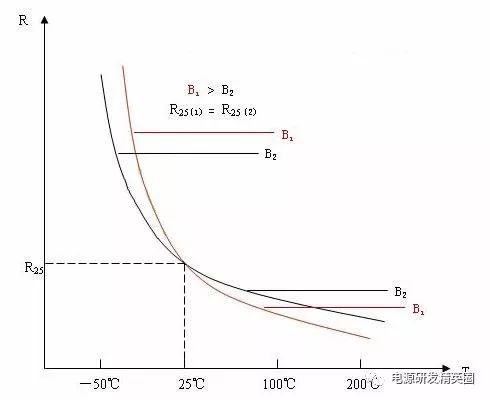

相同阻值，不同B值的NTC热敏电阻R-T特性曲线示意图

NTC还有另外一个作用，雷击的时候，可以吸收部分的能量。保险丝的I2T会小些，保险丝不至于挂掉，桥堆相应的应力小点。

输入电容小也可以不要NTC的，或者NTC的阻值可以取小些。只要保险丝和桥堆能抗住冷启动瞬间的电流也没大问题。

NTC在选择时有个工作电流和工作温度范围，工作温度范围一般是-55-200℃。还有个参数是带多大的输出电容，有时候也要注意一下的。

NTC还对应了低温的问题，有的LED电源-40℃的时候90Vac起机闪灯。闪几下就好了，有部分原因是NTC的值太大，还有部分情况是电解电容在低温时的容值变小，ESR变化等原因。

大功率的电路（高输入电压、高输入电流）里面也会有NTC，或者是抑制冲击电流的功率电阻，直流应用中继电器有时候也可以用可控硅或者IGBT什么的，如图。
