拆解一款设计新颖的松下磁带机:可见当年日本半导体工业的繁荣~

电子工程专辑  · 公众号  ·  · 2025-04-20 09:22

正文

请到「今天看啥」查看全文

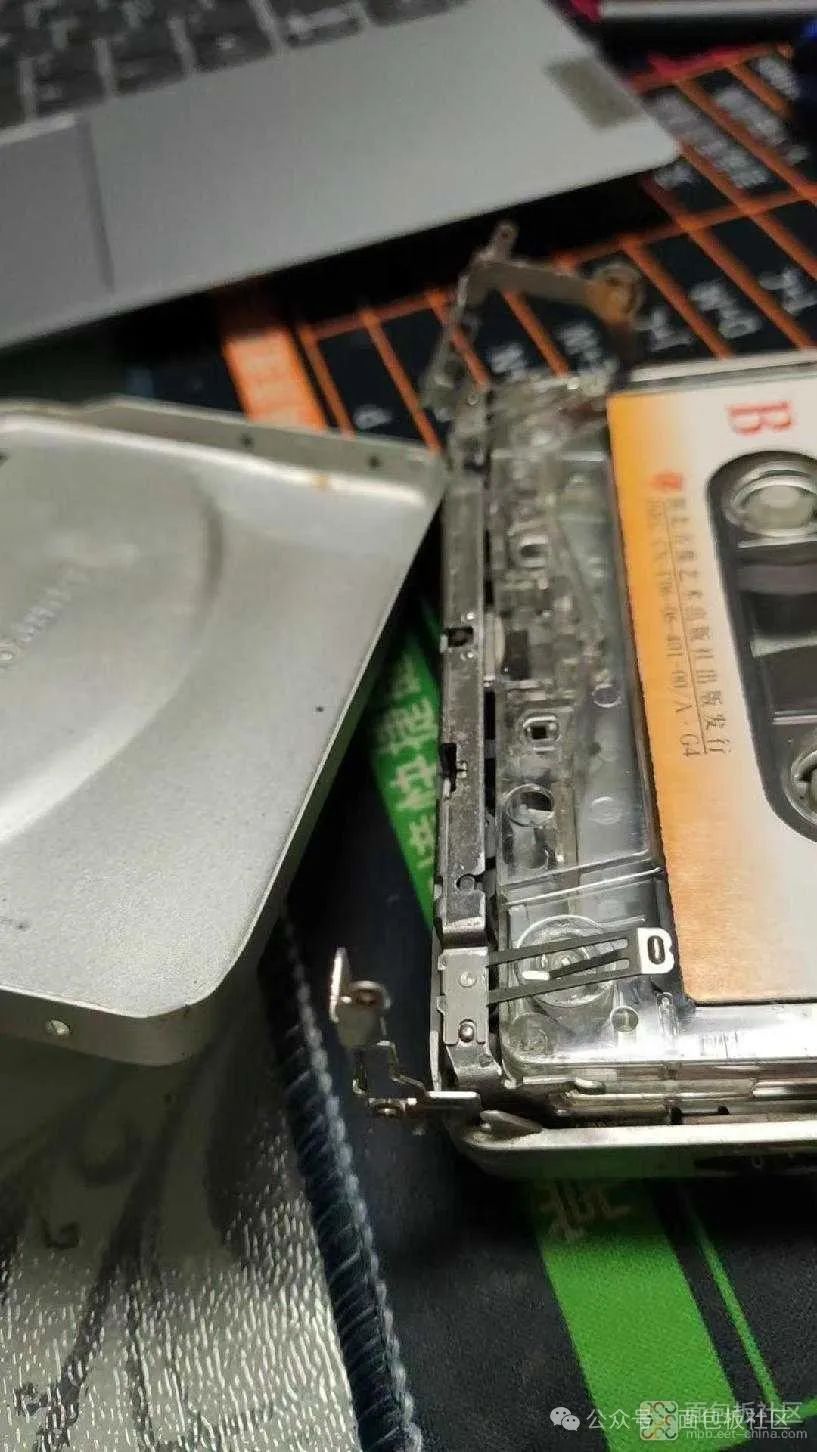

磁带舱门结构

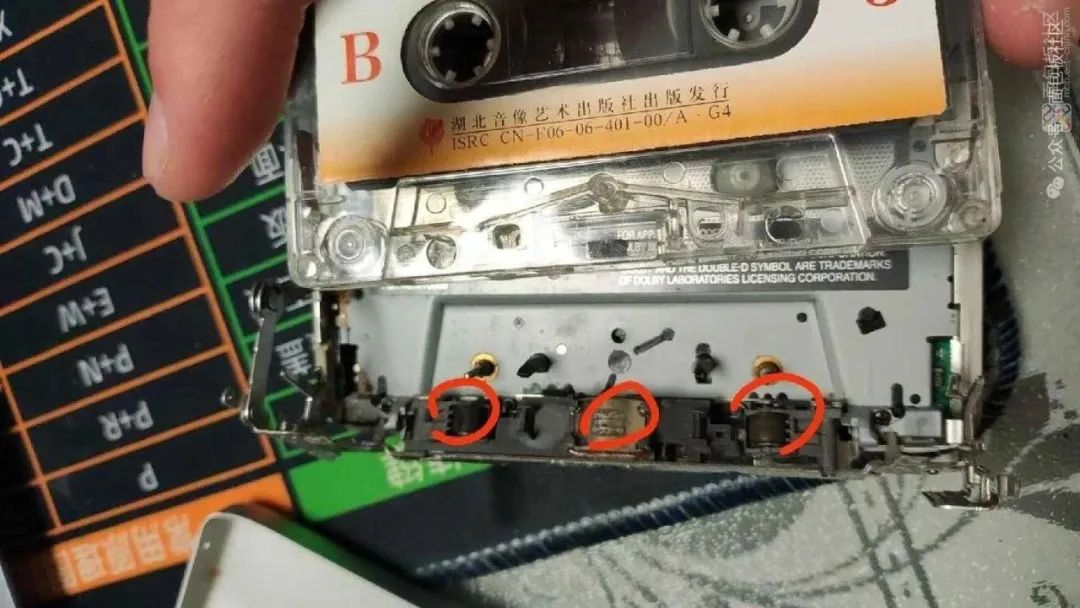

磁头和滚轮

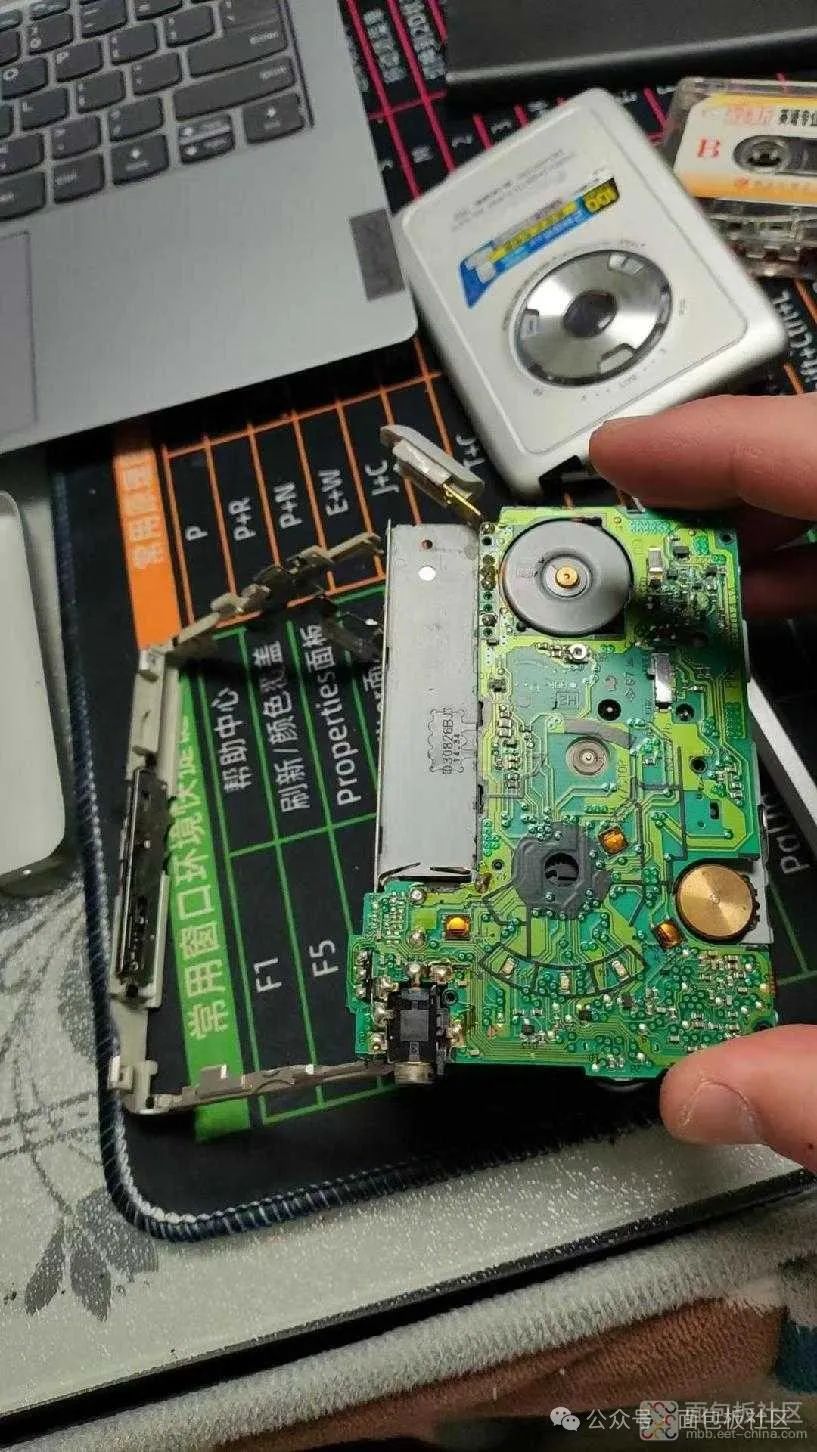

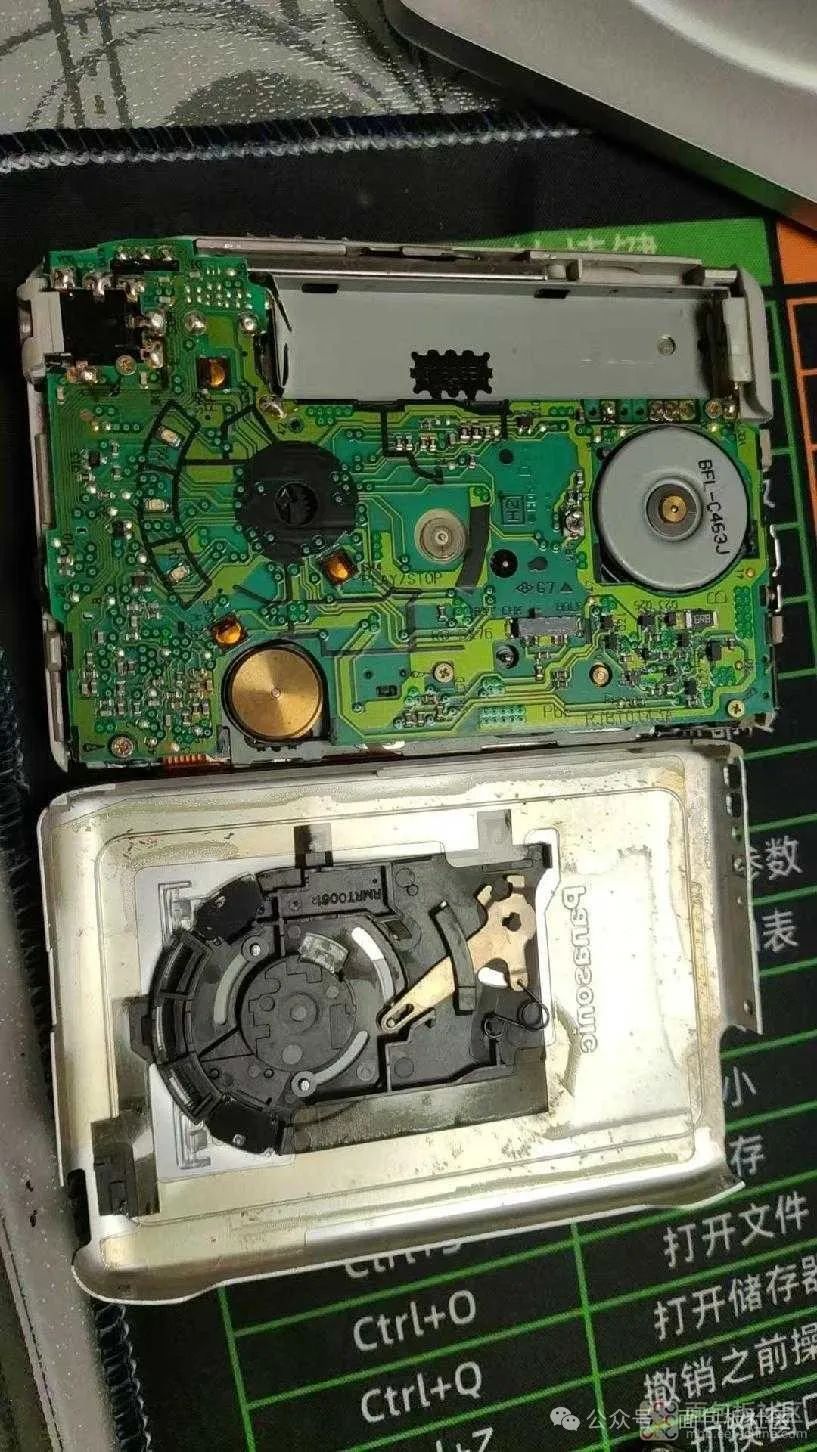

PCB部分和面板

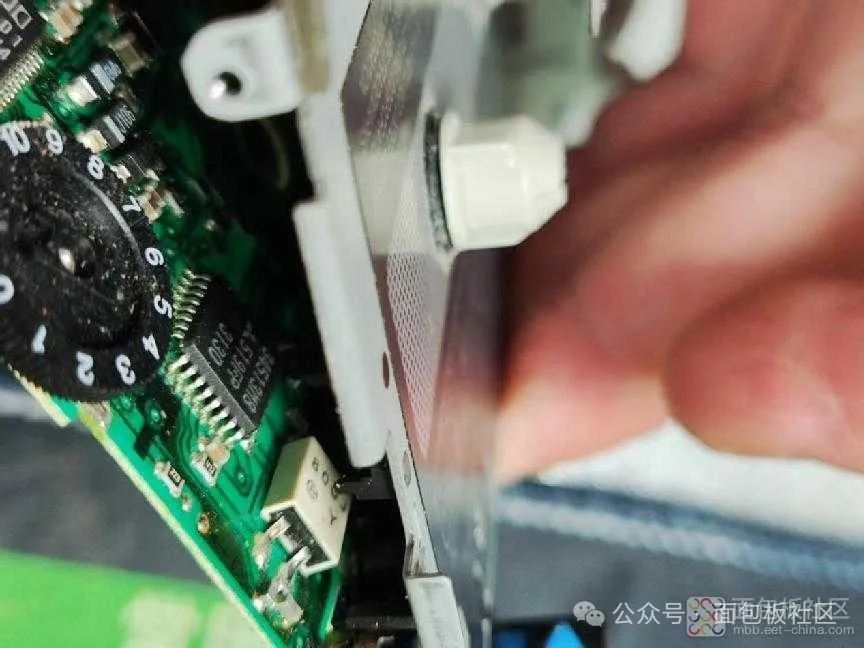

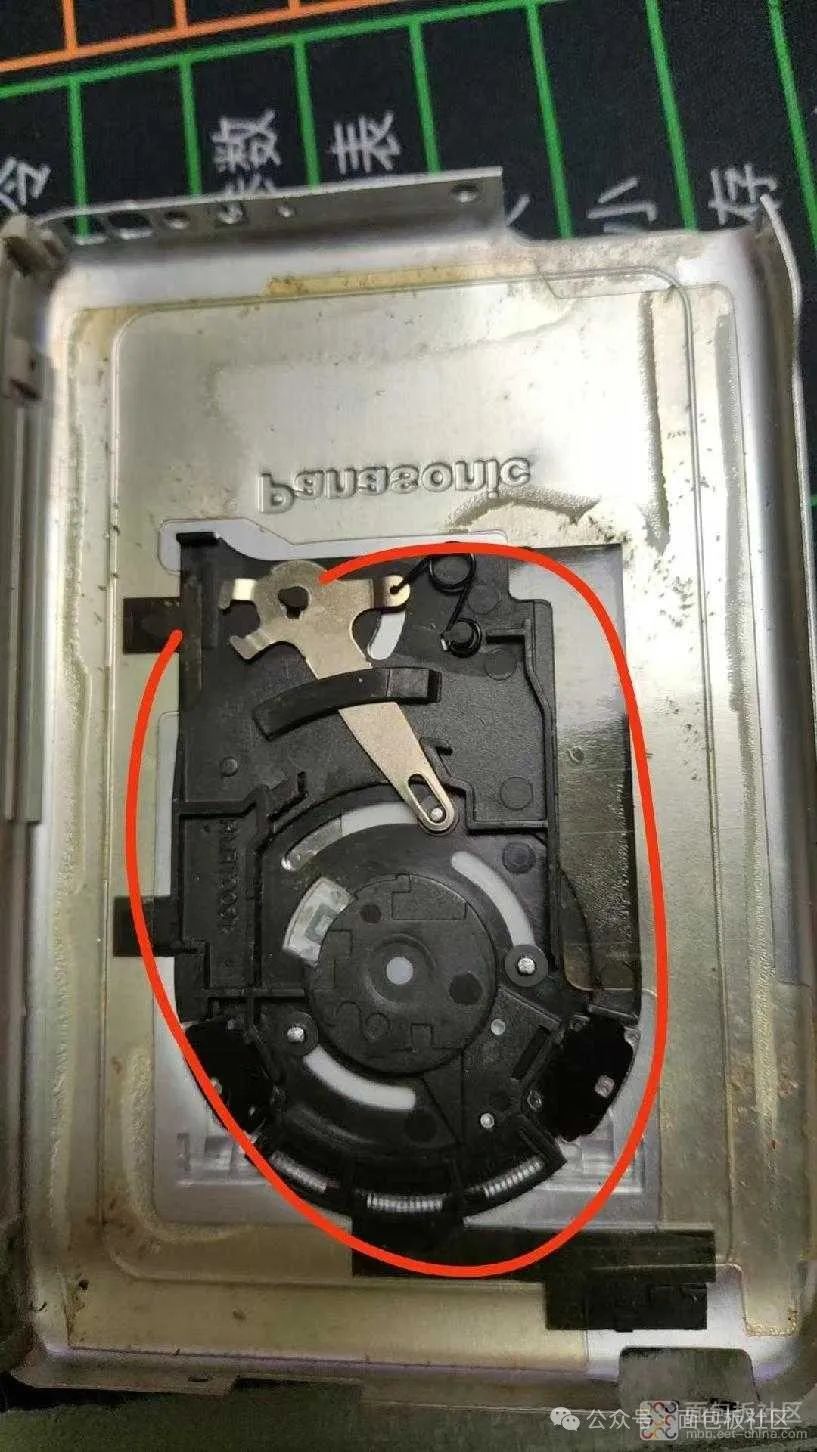

这里对应旋转拨盘部分结构,

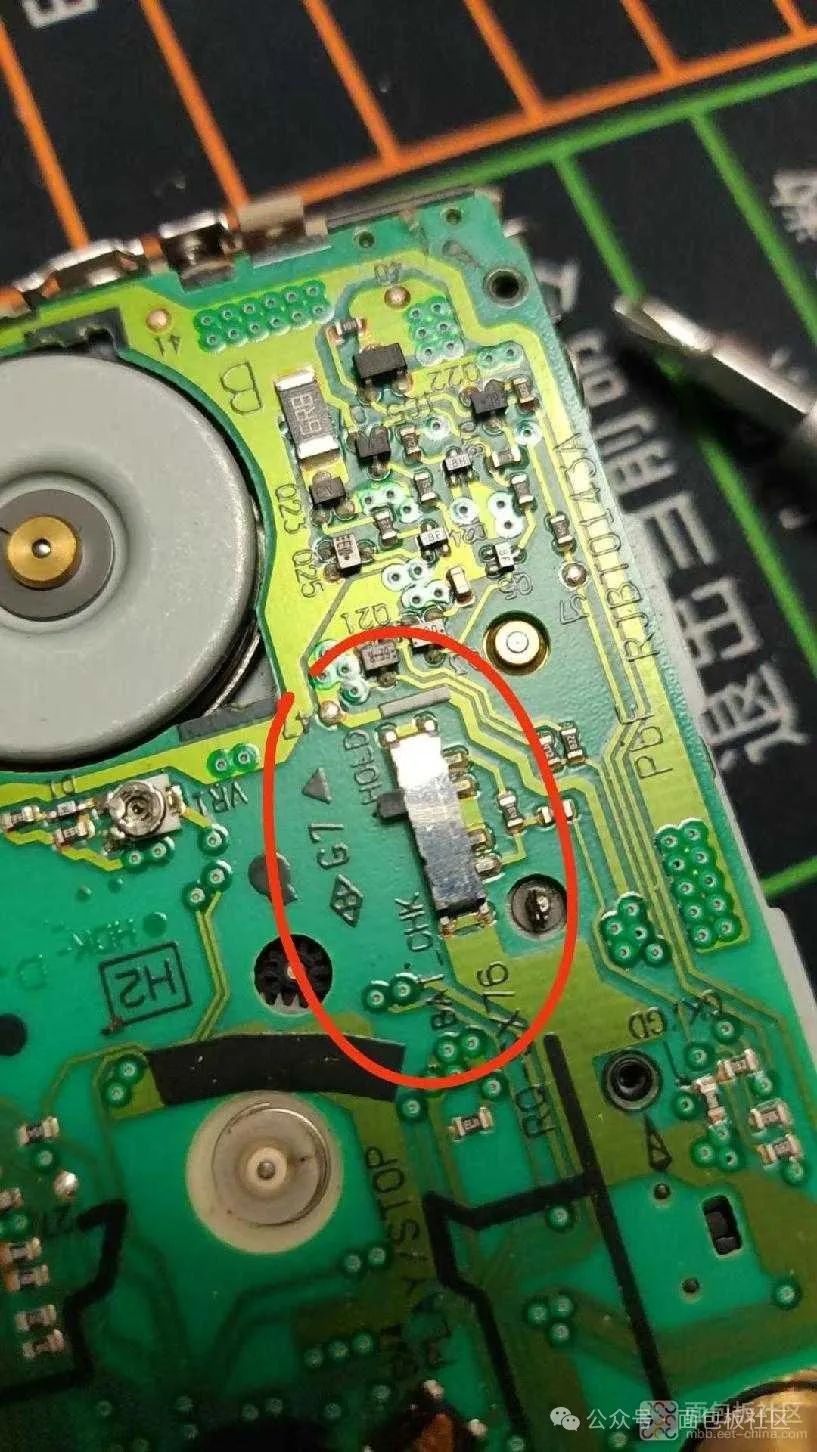

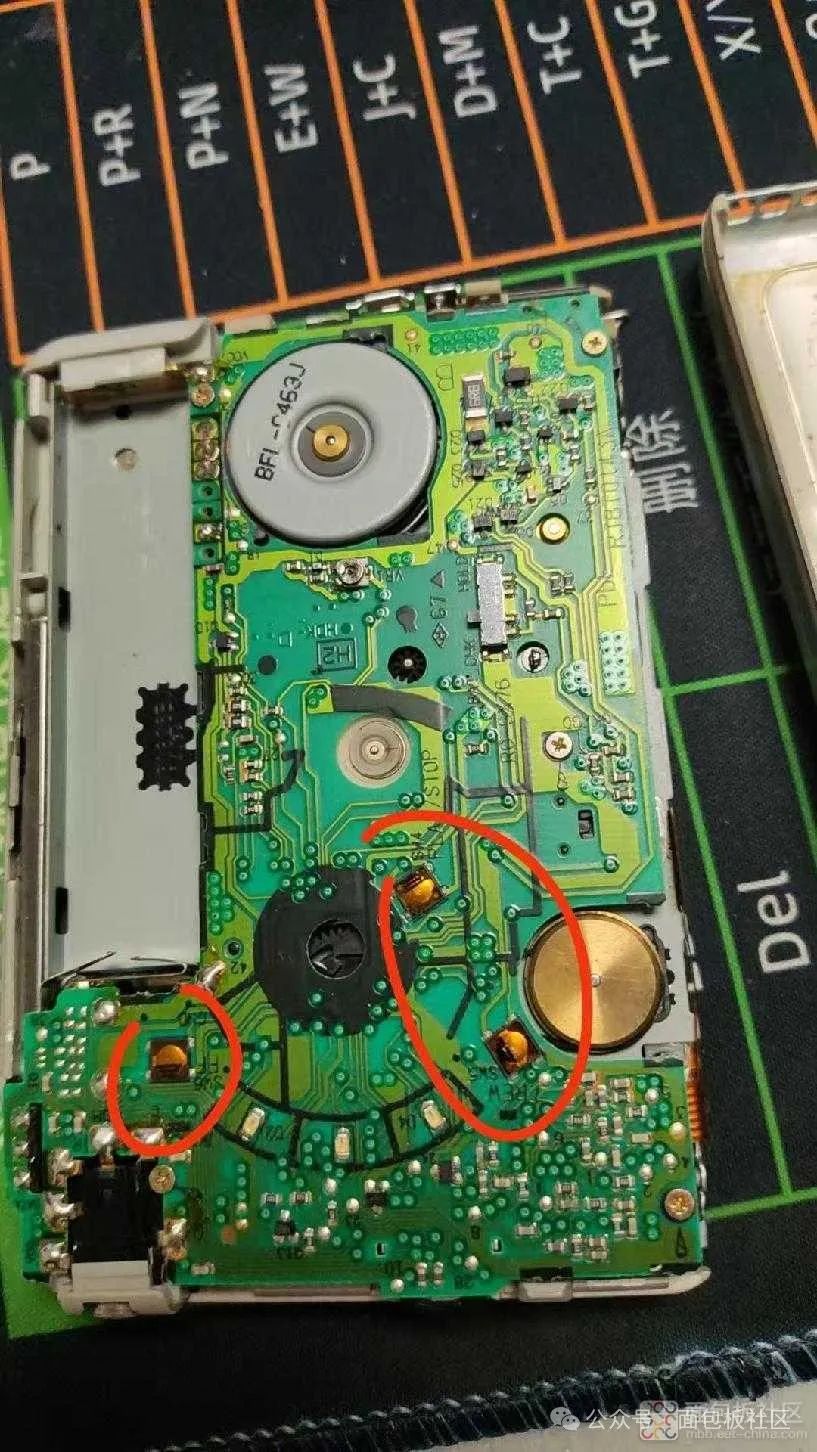

注意弹簧和触点部分和以下按键位置对应,旋转会对应CHECK和HOLD开关切换

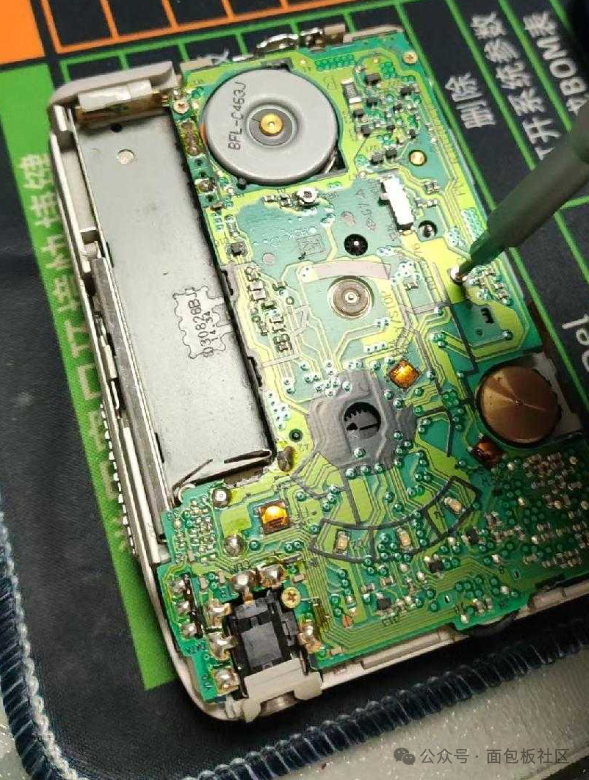

PCB部分特写

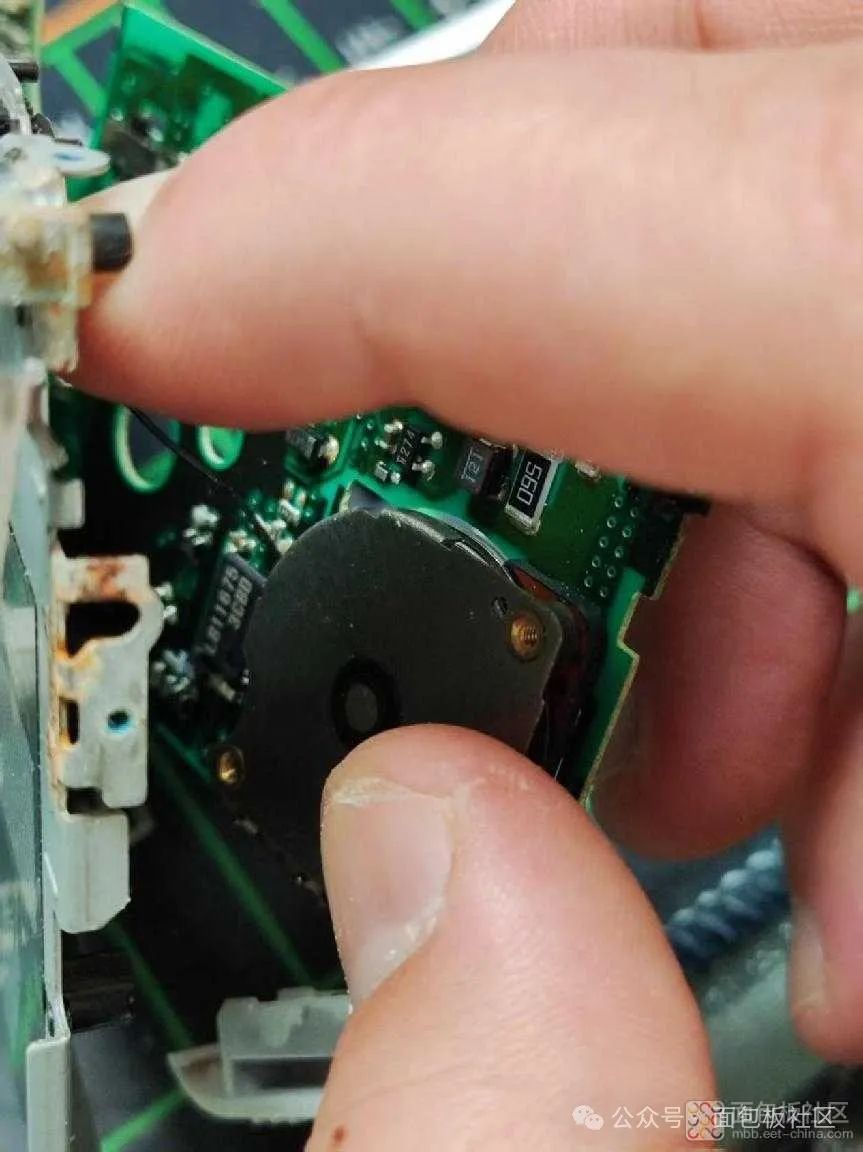

电机


拧开PCB的螺钉

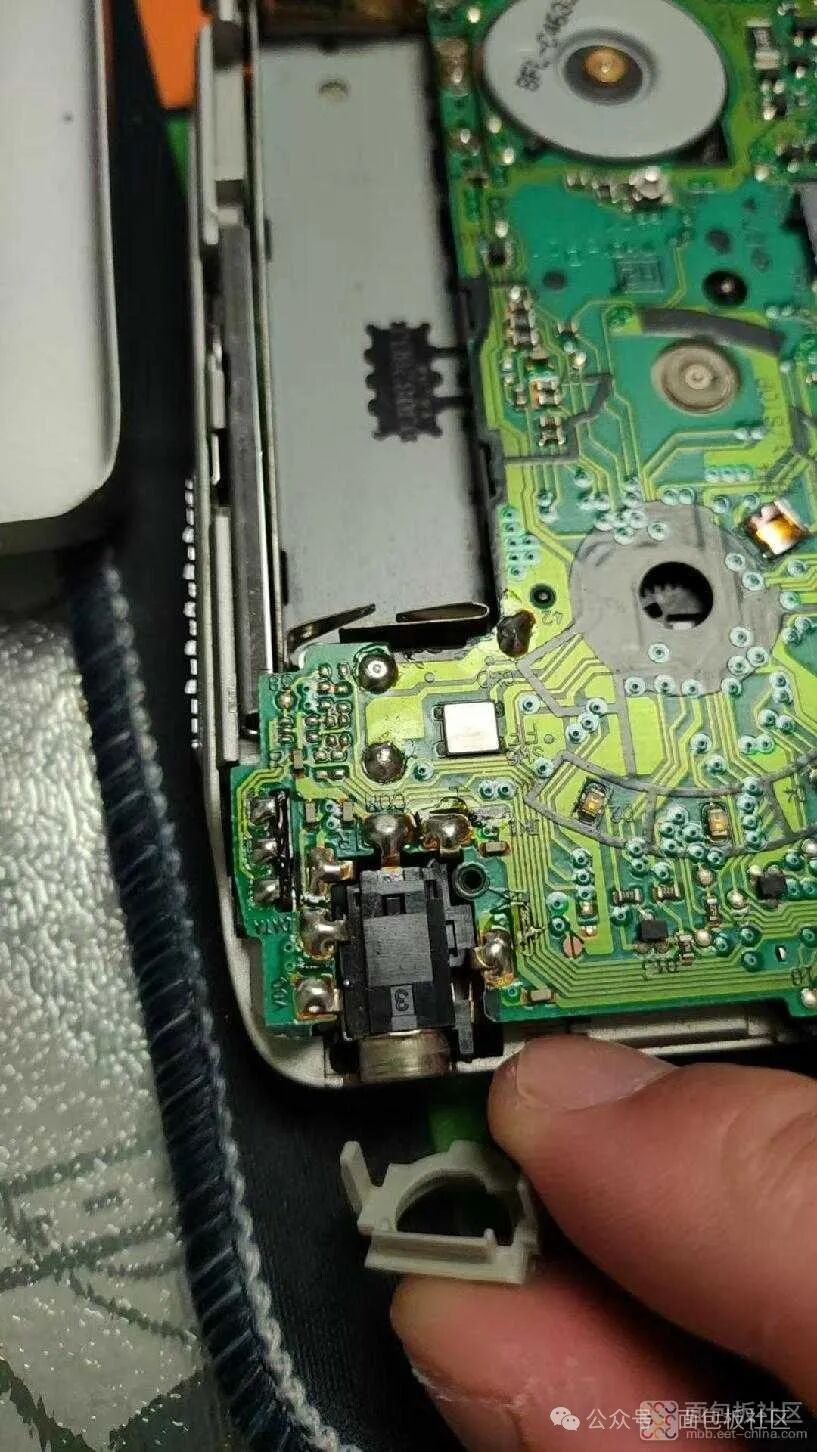

去掉耳机卡扣

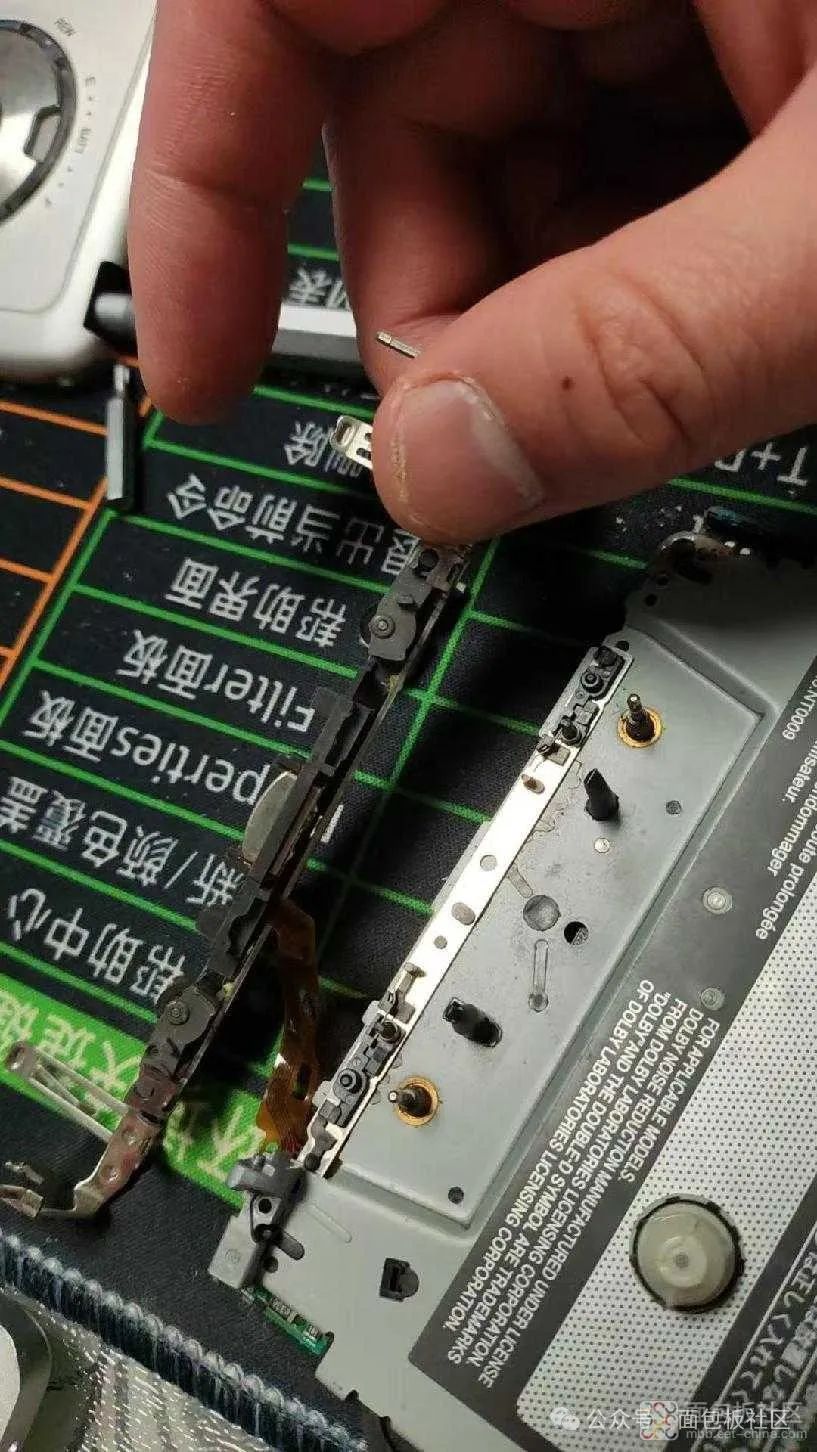

分离开中框

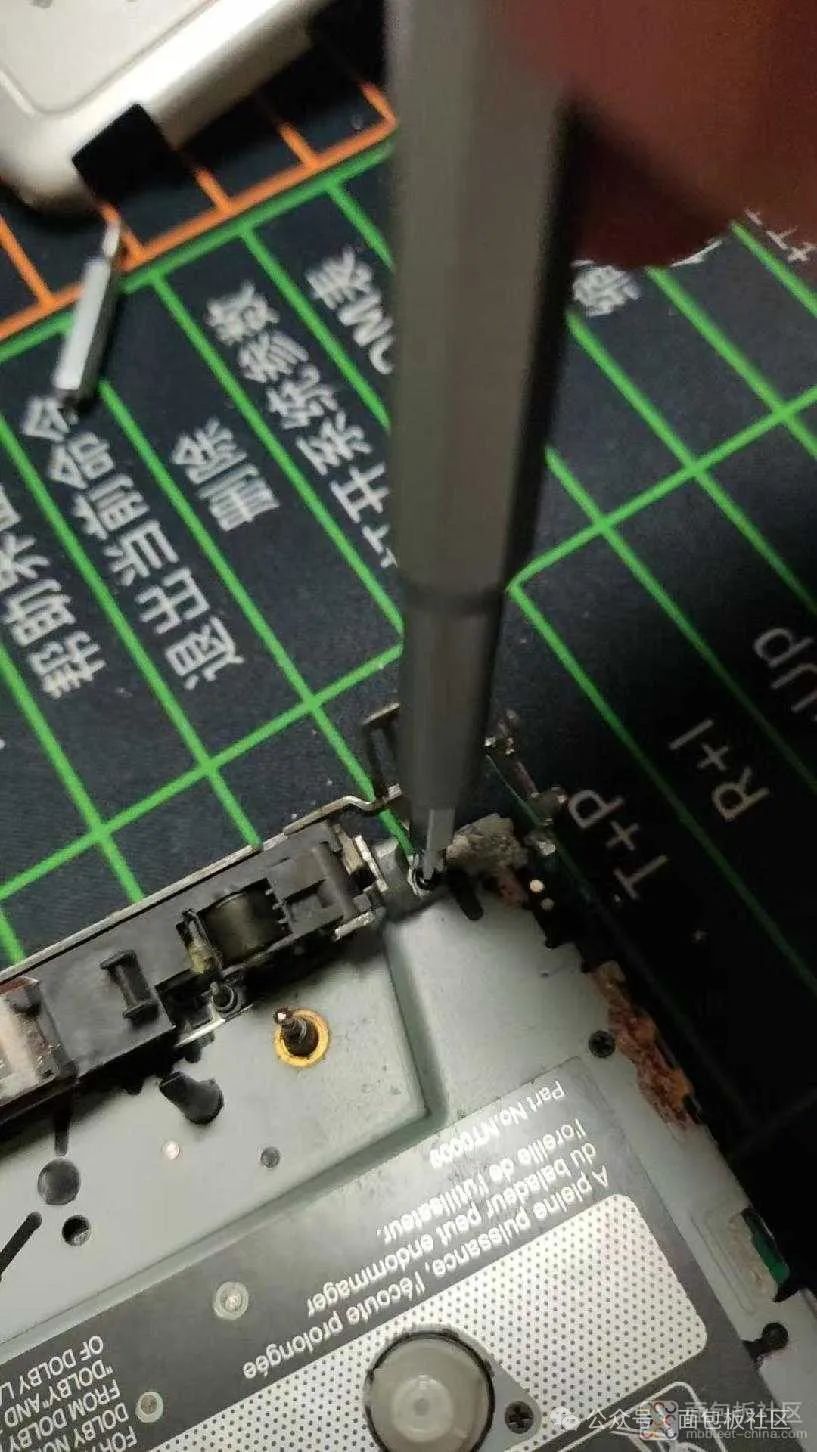

拧开如下螺钉,取掉磁头部分

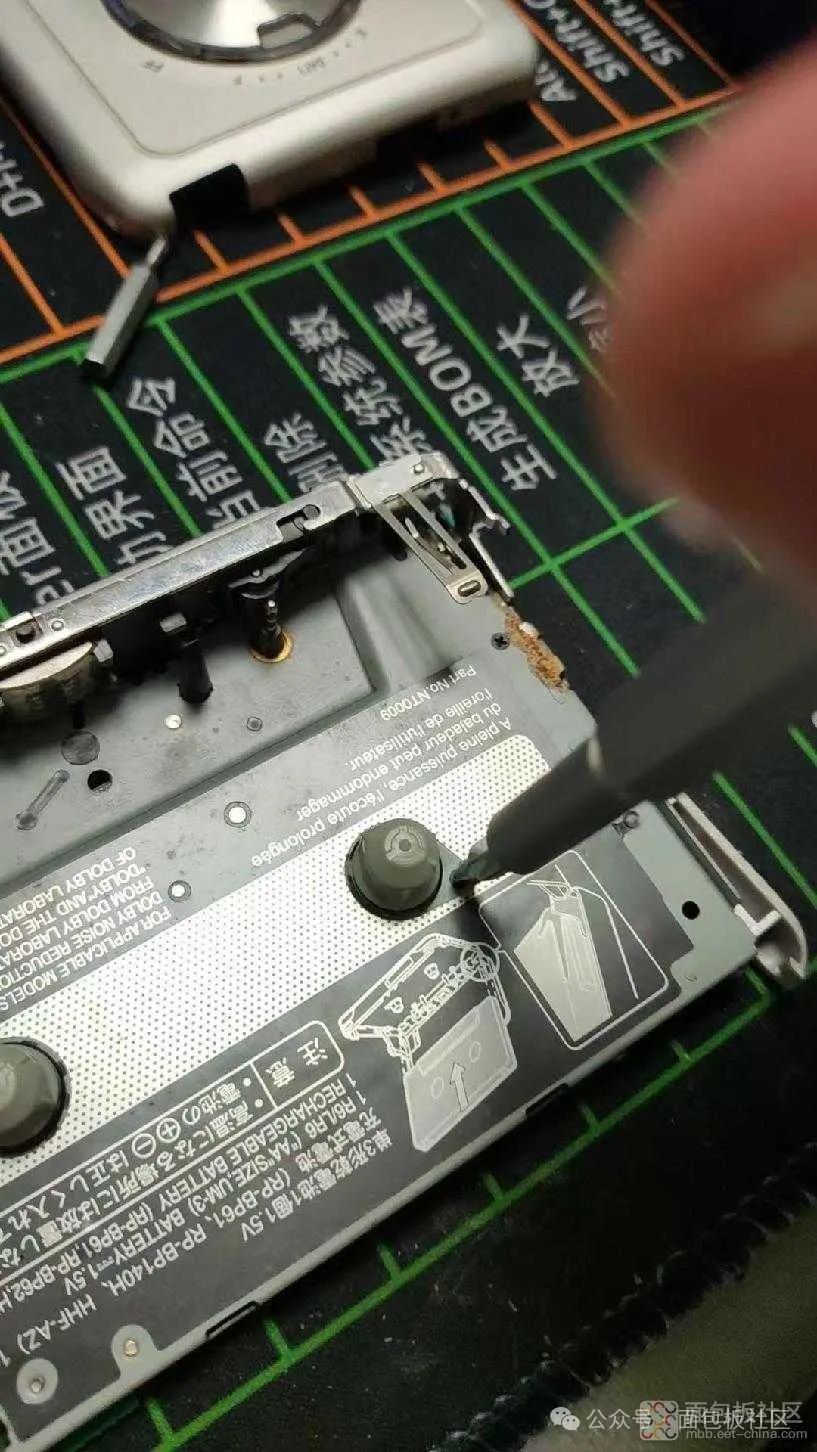

继续拧开这里的螺钉

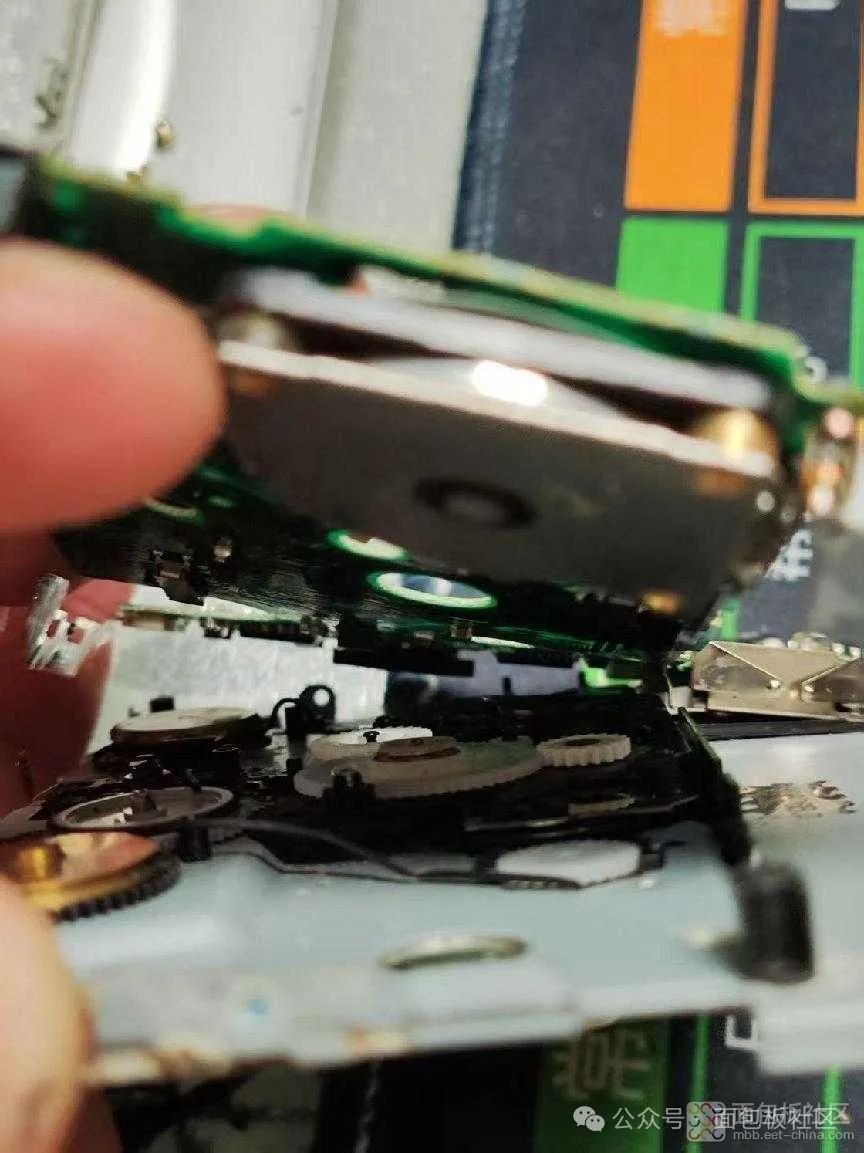

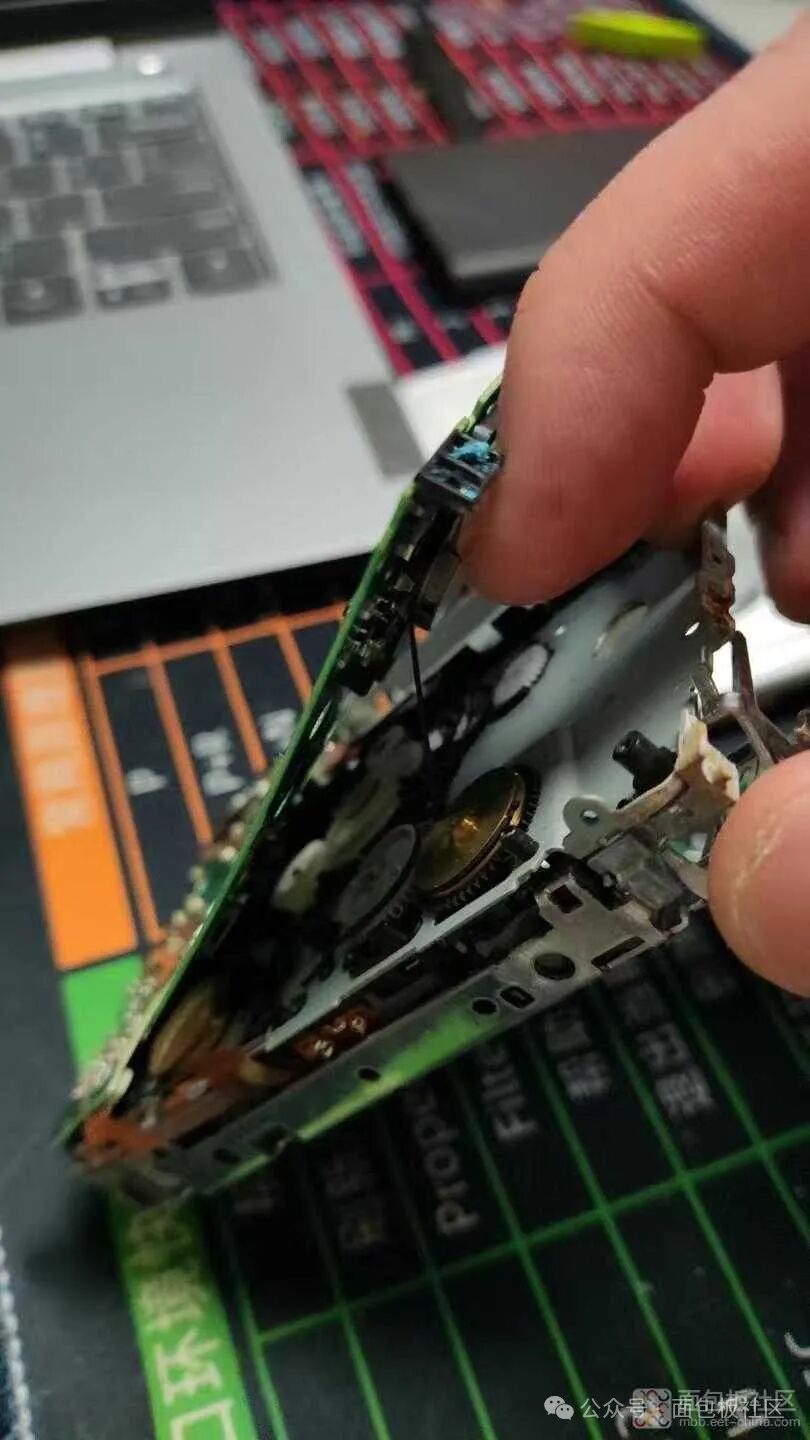

由于PCB和背面焊接住了,不能完全取下


图片 可以看到里面的主要芯片

电机控制芯片LB11675

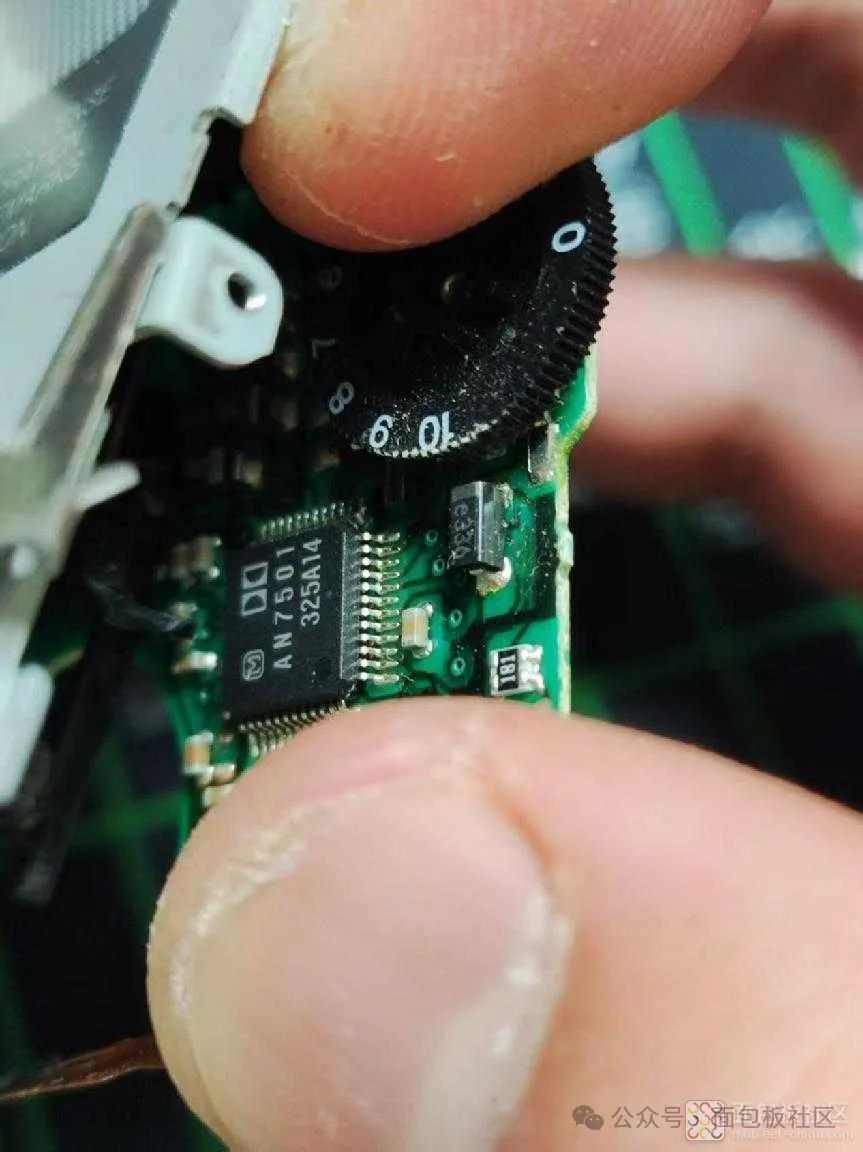

AN7510 Audio功放芯片



34513M8 应该是瑞萨的MCU。


四、总结

设计新颖,架构,造型等设计都很精致,精细。

音效系统先进,杜比音效等当时很先进的音效系统。

所有IC都是用日本的,包括功放,电机驱动,MCU等,也可以看出当年日本半导体工业的繁荣。
