正文
.x4

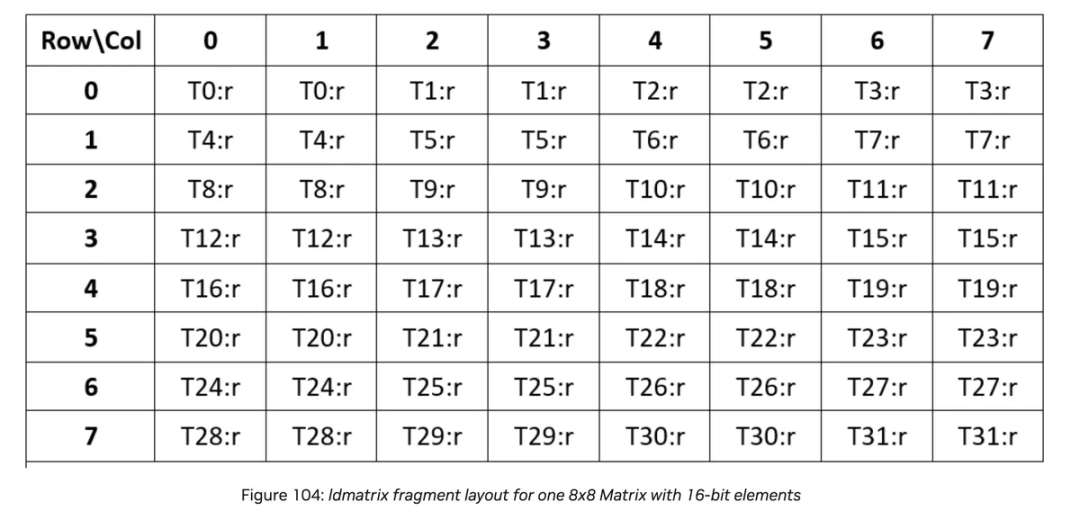

下图展示了使用
ldmatrix
加载的
8x8
矩阵的fragment布局：
// 使用64位地址加载一个8x8矩阵
.reg .b64 addr;
.reg .b32 d;
ldmatrix.sync.aligned.m8n8.x1.shared::cta.b16 {d}, [addr];
// 加载两个8x8矩阵，以列主格式
.reg .b64 addr;
.reg .b32 d<2>;
ldmatrix.sync.aligned.m8n8.x2.trans.shared.b16 {d0, d1}, [addr];
// 加载四个8x8矩阵
.reg .b64 addr;
.reg .b32 d<4>;
ldmatrix.sync.aligned.m8n8.x4.b16 {d0, d1, d2, d3}, [addr];
实现
如上所述，指针应该位于
.shared
空间中。有多种方法将通用指针转换为
.shared
空间。最简单的方法如下(https://forums.developer.nvidia.com/t/problem-about-ptx-instruction-cp-async-ca-shared-global/224219/2):
size_t asl = __cvta_generic_to_shared(smem+threadIdx.x);
我们也可以使用内联汇编：
asm volatile(".reg .u64 smem_ptr64; cvta.to.shared.u64 smem_ptr64, %0;\n" :: "l"(smem+threadIdx.x));
或者像这样：
asm volatile(".reg .u64 smem_ptr64; cvta.to.shared.u64 smem_ptr64, %0;\n" :: "l"(smem+threadIdx.x));
asm volatile(".reg .u32 smem_ptr32; cvt.u32.u64 smem_ptr32, smem_ptr64;\n" ::);
我们也可以参考CUTLASS库(https://github.com/NVIDIA/cutlass/blob/ad7b2f5e84fcfa124cb02b91d5bd26d238c0459e/include/cute/arch/copy_sm75.hpp#L39)来获取实现思路。
从这里开始,实现就比较直接了:
#include
#include
// 定义一个设备端内联函数，用于从共享内存加载8x8矩阵
// d0: 输出参数，用于存储加载的数据
// address: 输入参数，共享内存中的地址
__device__ __forceinline__ void ldmatrix_sync_aligned_m8n8_x1_b16(
uint32_t &d0, const uint32_t &address) {
// 使用内联PTX汇编指令加载矩阵
// ldmatrix.sync.aligned.m8n8.x1.shared.b16: 同步加载8x8矩阵，每个元素16位
// {%0}: 输出寄存器，存储加载的数据
// [%1]: 输入寄存器，指定共享内存地址
asm volatile("ldmatrix.sync.aligned.m8n8.x1.shared.b16 {%0}, [%1];"
: "=r"
(d0) // 输出约束，表示d0是一个输出寄存器
: "r"(address)); // 输入约束，表示address是一个输入寄存器
}
// CUDA核函数，用于演示矩阵加载
__global__ void ldmatrix(uint16_t *value) {
// 定义共享内存大小
constexprint N = 64;
// 声明共享内存数组
__shared__ uint16_t smem[N];
// 获取当前线程ID
auto tid = threadIdx.x;
// 计算行偏移量：每个线程负责8个元素，所以乘以8
constuint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
// 计算最终地址：共享内存基址 + 行偏移
constuint32_t address = __cvta_generic_to_shared(smem) + offset_rows;
// 初始化共享内存
for (uint32_t i = tid; i < N; i += blockDim.x) {
smem[i] = i;
}
// 同步所有线程，确保共享内存初始化完成
__syncthreads();
// 声明用于存储加载数据的变量
uint32_t frag;
// 调用矩阵加载函数
ldmatrix_sync_aligned_m8n8_x1_b16(frag, address);
// 再次同步，确保所有线程都完成加载
__syncthreads();
// 从32位数据中提取两个16位值
// 提取低16位
uint16_t number1 = static_cast<uint16_t>(frag & 0xFFFF);
// 提取高16位
uint16_t number2 = static_cast<uint16_t>((frag >> 16) & 0xFFFF);
// 打印结果
printf("%d -> %d %d %d \n", tid, (int)(smem[2 * tid]), (int)number1,
(int)number2);
}
// 主函数
int main() {
// 声明设备端指针
uint16_t *d_value;
// 分配设备内存
cudaMalloc(&d_value, sizeof(uint16_t));
// 启动核函数，使用1个块，32个线程
ldmatrix<<<1, 32>>>(d_value);
// 等待设备完成
cudaDeviceSynchronize();
// 释放设备内存
cudaFree(d_value);
return0;
}
注意，根据上表，线程0-7需要对应于前8行的地址：
const uint32_t offset_rows = sizeof(uint16_t) * (tid % 8) * 8;
const uint32_t address = __cvta_generic_to_shared(smem) + offset_rows;
我们将在加载时传递地址和fragment。注意，每个fragment有
32bit
，我们可以通过先使用全16位掩码来提取最后16位，然后右移并再次执行相同的操作来提取前16位来输出加载的fragment。
0 -> 0 0 1
1 -> 2 2 3
2 -> 4 4 5
3 -> 6 6 7
4 -> 8 8 9
5 -> 10 10 11
6 -> 12 12 13
7 -> 14 14 15
8 -> 16 16 17
9 -> 18 18 19
10 -> 20 20 21
11 -> 22 22 23
12 -> 24 24 25
13 -> 26 26 27
14 -> 28 28 29
15 -> 30 30 31
16 -> 32 32 33
17 -> 34 34 35
18 -> 36 36 37
19 -> 38 38 39
20 -> 40 40 41
21 -> 42 42 43
22 -> 44 44 45
23 -> 46 46 47
24 -> 48 48 49
25 -> 50 50 51
26 -> 52 52 53
27 -> 54 54 55
28 -> 56 56 57
29 -> 58 58 59
30 -> 60 60 61
31 -> 62 62 63
我们可以看到每个寄存器包含两个值。
我们可以在一个warp中同时写入两个矩阵。我们需要考虑到地址是按线程组提供的:
|
.num
|
线程 0-7
|
线程 8-15
|
线程 16-23
|
线程 24-31
|
