专栏名称: 高分子科学前沿
高分子界新媒体:海内外从事高分子行业及研究的小分子聚合起来
目录
相关文章推荐
高分子科技  ·  上科大叶春洪课题组 Nat. ... ·  昨天
高分子科学前沿  ·  80后!张桥教授,新任苏州大学校长! ·  16 小时前
高分子科技  ·  中科院深圳先进院杜学敏/鲁艺团队《Adv. ... ·  2 天前
高分子科技  ·  清华危岩、川师大白跃峰《npj Clean ... ·  3 天前
艾邦高分子  ·  【邀请函】2025年第五届先进尼龙材料产业论 ... ·  3 天前
51好读  ›  专栏  ›  高分子科学前沿

蛋白基水凝胶微针,婴幼儿血管瘤治疗新突破

高分子科学前沿  · 公众号  · 化学  · 2025-06-09 07:50

主要观点总结

婴幼儿血管瘤(IH)是婴幼儿最常见的血管肿瘤,需要早期干预治疗。目前临床常用的局部噻吗洛尔(TIM)治疗存在透皮效率低、用药频率高和疗效不稳定等问题。温州医科大学南开辉/李玲琍教授团队联合国科温州研究院王磊副研究员等,在《Materials Today Bio》发表研究,开发了牛血清白蛋白甲基丙烯酸酯(BSAMA)水凝胶微针系统(BSAMA-TIM-MNs),为IH治疗提供了新策略。

关键观点总结

关键观点1: 研究背景

婴幼儿血管瘤(IH)是婴幼儿最常见的血管肿瘤,需要早期干预治疗。当前临床常用的治疗方法存在透皮效率低、用药频率高和疗效不稳定等问题。

关键观点2: 创新技术介绍

研究团队开发了牛血清白蛋白甲基丙烯酸酯(BSAMA)水凝胶微针系统(BSAMA-TIM-MNs),结合了微针的透皮优势与水凝胶的缓释特性。

关键观点3: 技术细节

微针系统的阳模采用摩方精密面投影微立体光刻(PμSL)技术制备,针尖设计为金字塔形。基底材料选用聚乙烯醇(PVA),经干热退火处理增强物理交联。制备流程包括将BSAMA与噻吗洛尔(TIM)混合液注入负型模具,紫外固化形成载药针尖,再覆盖PVA溶液干燥成型。

关键观点4: 实验结果

体内实验显示,BSAMA-TIM-MNs治疗2周后,裸鼠IH体积较对照组减少约90%,显著优于传统TIM外用组。安全性方面,治疗期间各组裸鼠体重无显著差异,心、肝、肾等脏器H染色未见结构异常。

关键观点5: 学术价值与未来展望

该研究首次将蛋白基水凝胶微针应用于IH治疗,解决了传统疗法的三大瓶颈。团队计划开展临床前药代动力学研究,优化微针尺寸与药物负载量,并探索联合激光治疗等多模态策略。


正文

请到「今天看啥」查看全文


30 精度 2 μm 制备 而成 针尖设计为金字塔形,尖端直径 10 μm、高度 600 μm,通过高精度 PDMS 模具结合真空抽滤与紫外固化工艺成型,确保针尖锐利且结构均匀。基底材料选用聚乙烯醇(PVA),经干热退火处理增强物理交联,赋予微针贴片柔韧性,可适配皮肤曲面。制备流程中,先将 BSAMA 与噻吗洛尔(TIM)混合液注入负型模具,紫外固化形成载药针尖,再覆盖 PVA 溶液干燥成型,最终得到 15×15 阵列的微针贴片 1

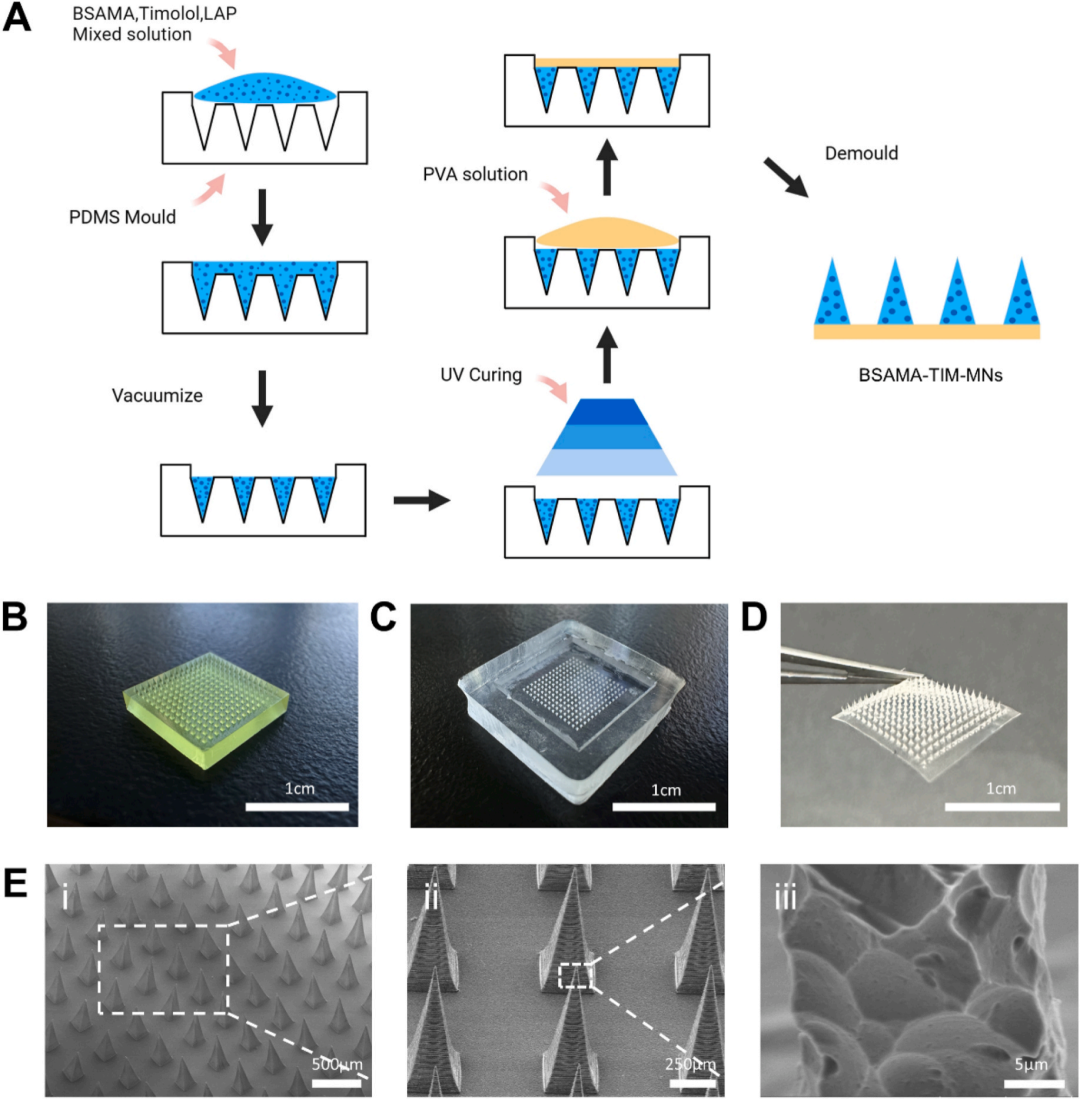

1 . BSAMA-TIM-MNs 制备 表征

通过

Franz 扩散池模拟皮肤渗透,BSAMA-TIM-MNs 在 72 小时内累计释放 69% 药物,释放模式呈现 “慢 - 快 - 慢” 特征,初期依赖水凝胶溶胀扩散,后期通过 BSAMA 降解持续释药,确保病灶部位药物浓度稳定。力学测试显示,微针尖端可穿透裸鼠皮肤形成规则微通道,H&E 染色证实穿刺深度约 200-300 μm ,且表皮无明显 炎症反应或组织损伤。体外细胞毒性实验中,BSAMA 提取物与 L929 细胞共培养 5 天,细胞存活率始终>95%,活 / 死染色显示细胞形态正常,证实材料生物相容性优异。此外,药物稳定性实验表明,微针在 - 20℃、4℃、25℃储存 30 天后,TIM 保留率均超 95%,满足临床储运需求 2





请到「今天看啥」查看全文
