图2显示的是一个分立式毫米波雷达系统。一个雷达信号处理链需要多个集成电路 (IC) 组件，其中包括一个射频 (RF) 前端和一个数字处理后端。设计分立式雷达系统需要给予特别的关注，并且要考虑多个注意事项，以解决在一块印刷电路板 (PCB) 上发送高速雷达数据的问题，诸如微控制器单元 (MCU) 等的中央控制器必须将控制信号按照一定路线发送给这些独立组件。这些系统对于外部电磁干扰 (EMI) 非常敏感，这使它们很难针对特定的“嘈杂”环境和挑战性更高的室外环境进行设计 。

分立式雷达系统也对软件设计人员提出了挑战。主机MCU的配置和控制信号需要发送至每个RF和数字处理组件，以确保系统能够针对不断变化的环境条件和应用需求最优地控制每个组件，而这需要大量的软件设计和开发策略。

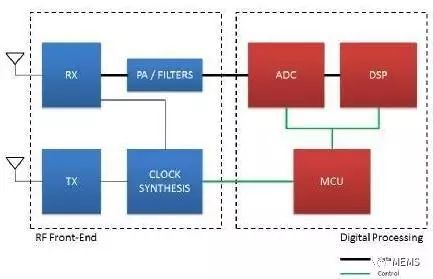

图2：分立式毫米波雷达系统示例。每个彩色方框代表射频前端或数字处理后端内的一个独立IC或一组IC

如图3所示，TI的单芯片IWR1x 毫米波传感器产品组合将毫米波雷达射频技术与强大的ARM® MCU和TI数字信号处理 (DSP) 集成在一起，实现了简单的单芯片解决方案，降低了毫米波感测的准入门槛。借助TI的单芯片10mm x 10mm IWR1x传感器，你不用再去处理分立式前端、模数转换器和处理器件之间的复杂高速数据和通信走线，也不用处理额外尺寸、功率和支持它们的相关物料清单成本。这个集成度还简化了软件设计过程，从而极大简化了器件配置、监控和校准。
