强电、弱电布线的距离要求及注意事项

正文

请到「今天看啥」查看全文

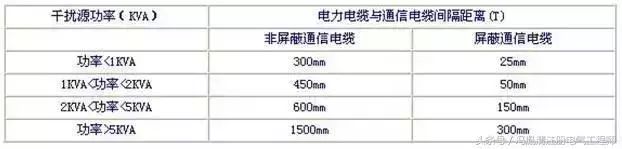

6、低压电缆与通信电缆交叉时预防噪音的分隔参见下图。

二、强电对弱电的干扰

电网运行正常时，在不发生单相接地故障的情况下，一般是不存在强电对弱电造成的电磁干扰问题。但是当电网运行中发生单相接地故障时，不同的中性点接地方式电网，对弱电系统的电磁干扰程度就会有明显的不同，这表明电网中性点接地方式与其对通讯系统造成的干扰有着密切的关联。

电网运行中若发生单相接地故障时，在接地点必将产生较大接地电流，该电流通过电磁耦合，静电耦合，地中电流传导等形式对通讯系统造成干扰，且干扰程度随接地电流的大小而变化。它的主要表现形式为：音频干扰、工频干扰、接触干扰和纵向电势等。

电网发生单相接地故障时，若电力线与通讯线存在平行走向时，电磁耦合产生的感应电压会对平行走向通讯系统造成干扰影响；或当电力线导线一相、两相断线后直接搭在通讯线上时，通过导线接触从而对通讯系统造成干扰；或电网运行中发生中性点位移而产生较大位移电压，通过电容耦合而对通讯系统造成干扰影响。

强电对弱电造成干扰危害表现为：轻者影响质量，电话回路中杂音增大，信息失真和误码率增多等；重者则危及通讯设备和人身安全。如通讯设备绝缘击穿，机房着火，人员伤亡以及导航指挥信号错乱或误动而导致失误发生事故等。

三、强电弱电布线注意事项

1、电路设计布线阶段，根据强电在上，弱电在下，横平竖直的原则进行，能避免施工时发生交叉，影响使用、美观。

2、各个线路的开槽深度要一直，以所用管道直径为准，增加10mm。

3、在选择电路配线时，需要注意电线能允许通过的最大电流，避免用电设备功率过大导致发热、短路等。通常照明、插座采用2.5mm2，空调电路采用4mm2。

4、暗线铺设需要配置阻燃PVC管，电线的长度达到15m以上或者布线时有2个以上拐弯时，需要增加拉线盒。

5、把PVC管铺设好才统一进行布线，将相同回路的电线置于同一管道中，总数量最好不要超过8根，电线总截面积要低于管道截面积的40%。

6、强电与弱电不穿入同一管道中，分开布线，电源线插座与电视线等弱电插座的距离应该大于500mm。
