中国科学家攻克芯片电磁干扰难题 ｜前沿

正文

请到「今天看啥」查看全文

不仅如此，宋延林研究员课题组还与中科院半导体所陈宏达研究员课题组合作，对所制备的线路进行了测试。由于其多交叉的连接构造，与传统平行线相比，新线路构造减少了65.9%的电磁干扰。液滴在模板间自发收缩成最低表面能状态，使最终印刷的最优微纳线路长度减少了8.9%，延时减少17.1%，能量延损减少24.5%，为高性能芯片的线路制造提供了全新的设计思路。 （图2）

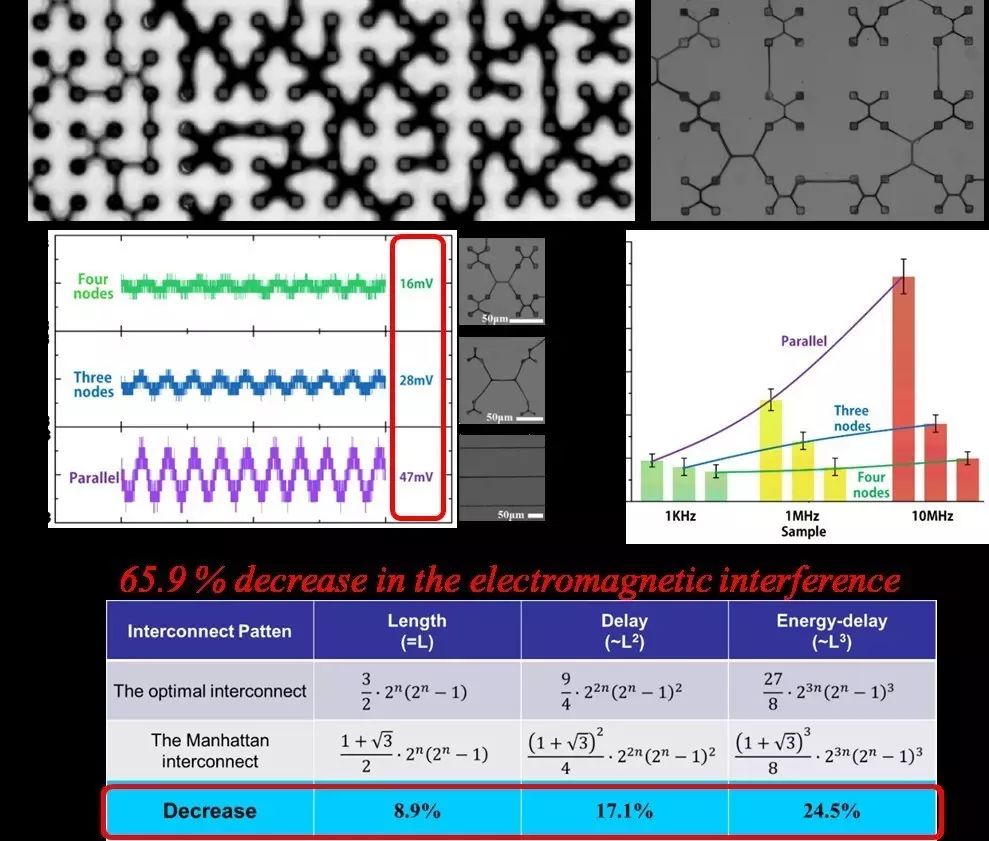

► 图2  最优线路电学测试及优化性能

这种受生物群体智慧启发，利用微米模版操控液滴自然成型使纳米材料自组装为微纳尺度最优线路的方法，是纳米绿色印刷技术在先进制造领域的一大突破，对印刷制造高性能芯片线路的发展具有重要的意义。

感谢中科院化学所宋延林研究员、苏萌博士和钱鑫博士对本文写作的帮助。
