【菊水皇家•技术】剖析NCM811电池寿命衰减原因

正文

请到「今天看啥」查看全文

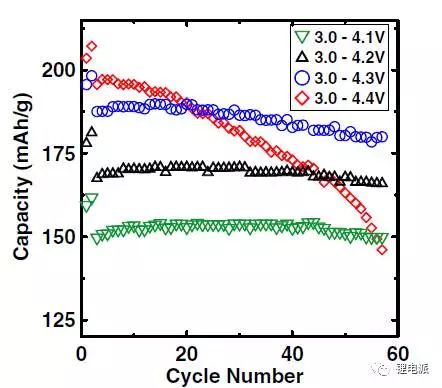

由图中可以看出，在较高截止电压条件下，活物质克容量、电池容量都高，但是电池容量和材料的克容量衰减地也更快。反而是较低的截止电压（4.2V以下）下，电池容量衰减缓慢，循环寿命更长。

本实验利用等温量热技术研究寄生反应和利用原位、非原位XRD和SEM对正极材料在循环过程中的结构和形态退化进行了研究。结论如下：

一、结构变化并不是电池循环寿命衰减的主要原因

非原位XRD和SEM数据结果表明：未循环的电池极片与截止电压分别为4.1V、4.2V、4.3V、4.4V的电池以0.2C倍率循环200次后，在颗粒形貌上和原子结构上无明显区别。所以，充放电过程中活物质急剧的结构变化并不是电池循环寿命衰减的主要原因。反而是，在电解液和脱锂状态下高活性活物质颗粒界面间的寄生反应才是4.2V高电压循环下电池寿命缩短的主要原因。

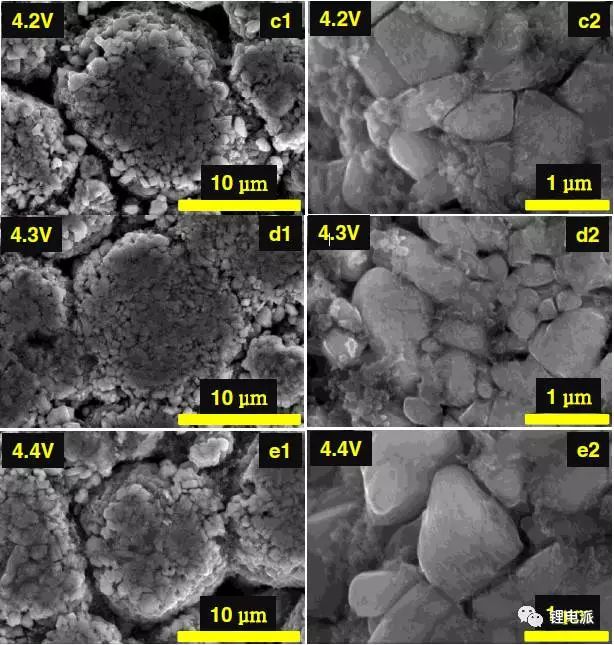

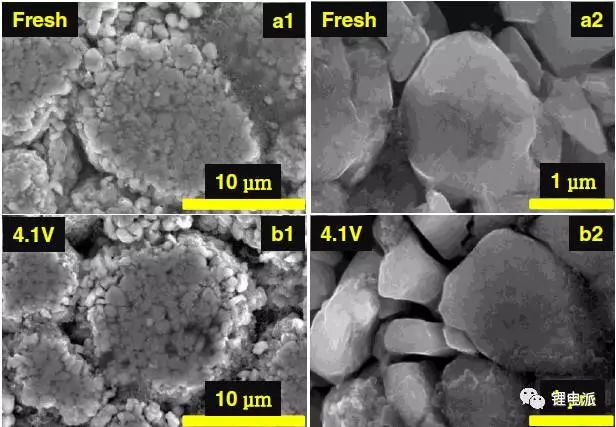

（1）SEM

请到「今天看啥」查看全文
