浅谈数据中心网络结构的发展历程

正文

请到「今天看啥」查看全文

传统的网络模型在很长一段时间内，支撑了各种类型的数据中心，但随着以太网技术的发展以及信息化水平的不断提高，新的应用及数据量急剧增长，数据中心的规模不断膨胀。仅仅使用传统的网络技术越来越无法适应业务发展的需要。

当前数据中心的网络结构已经从传统的三层网络转变为目前比较受欢迎的叶脊拓扑网络。本文将探讨数据中心网络结构的发展历程，并重点介绍几种常见的基础网络结构。

三层网络结构

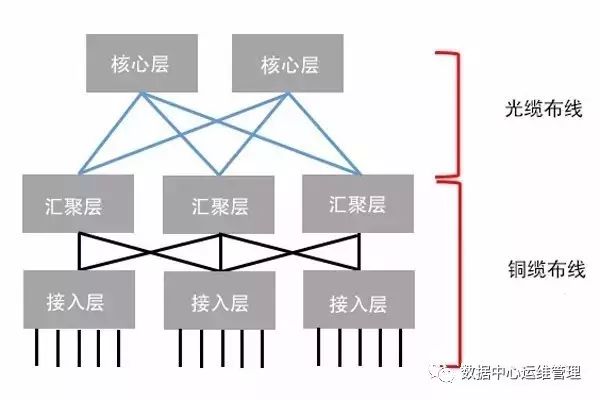

三层网络结构是采用层次化架构的三层网络，有三个层次：核心层(网络的高速交换主干)、汇聚层(提供基于策略的连接)、接入层(将工作站接入网络)。

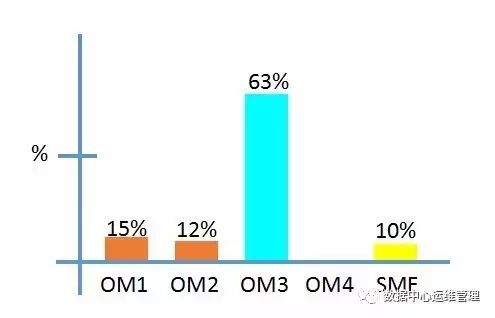

2004~2007年期间，三层网络结构在数据中心十分盛行，其交换层的传输速率在10 Mbps~100 Mbps范围内，存储区域网络的传输速率则为2 Gbps~4 Gbps。铜缆布线是三层网络结构的主要布线方式，其铜缆使用率达到了80%，光缆只占20%。用在三层网络结构中的光缆主要有OM1、OM2、OM3和单模光纤光缆(SMF)。

三层网络结构：EoR、MoR

EoR和MoR网络结构都是以三层网络为基础。在EoR网络结构中，每个机柜组(POD)中的两排机柜的最边端摆放2个网络机柜，机柜组(POD)中所有的服务器机柜安装配线架，配线架上的铜缆延伸到POD最边端网络机柜，网络机柜中安装接入交换机。MoR网络结构是对EoR网络结构的改进。MOR方式的网络机柜部署在POD的两排机柜的中部，由此可以减少从服务器机柜到网络机柜的线缆距离，简化线缆管理维护工作。这两种网络结构的光缆使用情况如下图：
