特别是此前,ARM官网发布了一篇新闻稿,
声称这款芯片标志着小米与 Arm 合作 15 年的首个“定制芯片”(原文为
Custom Silicon)
。
这篇稿件引发轩然大波,并被
视为小米“委托ARM研发“的证据。

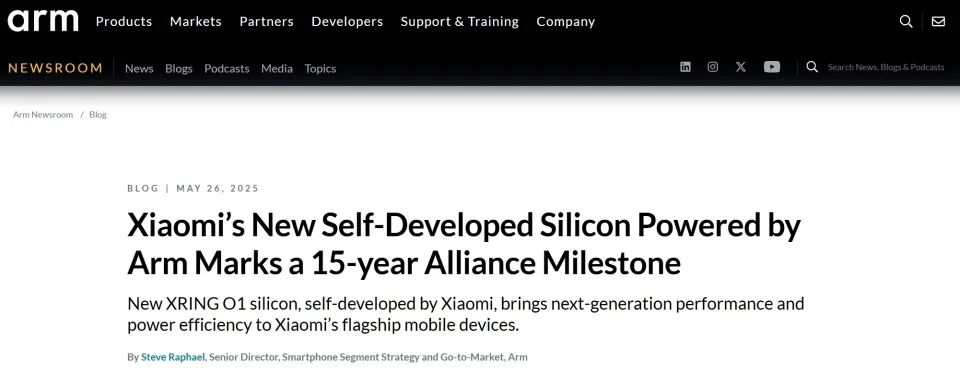

随后,ARM删除了该文,又发了一篇新的新闻稿,
确认
玄戒O1芯片为自主研发,由小米玄戒团队打造
。
其
实,国内芯片设计的厂商众多,小米做到了什么程度,是骗不了人的。ARM定制
说也好,高通和联发科魔改说也好,都经不起推敲。
至于ARM的I
P授权,这倒是有的,按照玄戒负责人朱丹的说法,小米购买的是软核授权。
做到
这一步,说是自研也没什么问题,毕竟IP架构和指令集,还有
可修改的RTL级代码,
本来就是提供给芯片设计厂商进行研发的工具。
事实上,这也是华为在被制裁前,麒麟芯片所选择的路线。
用搭积木造房子的比喻来解释,
ARM
公司就相当于芯片界的“拼装指南”和“标准积木模块”供应商。
ARM开发标准化的CPU架构设计模板(类似标准积木模块,如Cortex系列)和指令集(类似积木拼装规则,如ARMv9.2架构)。
它给了你一套积木的模块,一本说明书,剩下的就要靠芯片设计厂商怎么摆了。
芯片厂商如高通、联发科、苹果和小米像积木玩家,选择不同性能的CPU/GPU模块组合,再加入自研模块,最终拼装成完整芯片。
苹果的芯片,也一直遵循A
RM指令集规则。例如2024年发布的A18芯片,采用的就是
ARM
v9.2架构的指令集规则,以确保iOS生态的底层兼容性,但这不妨碍
A18芯片,
属于苹果“自研”芯片。
比如,苹果芯片的“自研”部分包括:
一是与高通、联发科直
接
采用
Cortex CPU公版模块不同,苹果通过架构授权获得"积木模块设计权",自研了一
款“核心
模块
”,即CPU架构Firestorm,比同期的Cortex
-X系列性能提升40%——注意,依然
是基于ARM指令集(拼装指南)下的架构
设计;
二是优化了不同“积木模块”(CPU/GPU/NPU)间的线路链接,消除了它们的数据壁垒。
如果将一款SoC芯片理解为一个用积木搭建的房子,那么大
CPU/GUP,属于房子中最核心的部分,即性能区;小CPU,属于节能区;
NPU,是AI加速器,可理解为工具间,而这些区域之间,还需要线路链接。
小米搭起了这个房子,这已经是很重要的一步。
自研
