68种电气隐患，有图有真相！——你也在这么做吗？

正文

请到「今天看啥」查看全文

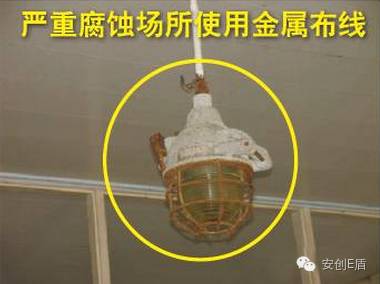

排查依据：GB 50054-2011《低压配电设计规范》7.2.7 对金属导管、金属槽盒有严重腐蚀的场所，不宜采用金属导管、金属槽盒布线。

隐患13

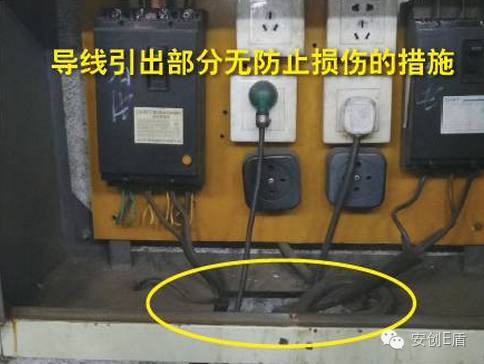

排查依据：GB 50054-2011《低压配电设计规范》7.2.20 金属槽盒引出的线路，导线在引出部分应有防止损伤的措施。

隐患14

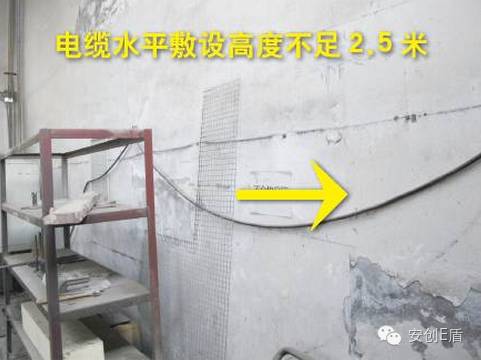

排查依据：GB 50054-2011《低压配电设计规范》7.6.8 无铠装的电缆在屋内明敷，水平敷设时，与地面距离不应小于2.5m。

隐患15

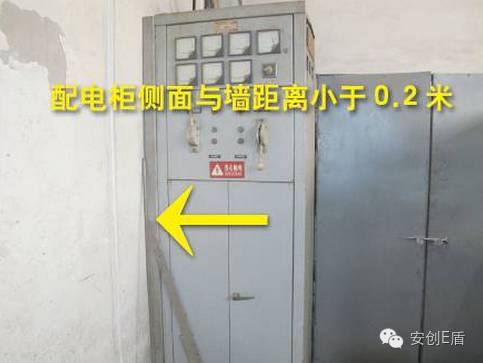

排查依据：JGJ 16-2008《民用建筑电气设计规范》4.6.2 固定式开关柜靠墙布置时，柜后距离与墙净距离应大于0.05m，侧面与净墙距应大于0.2m。

隐患16

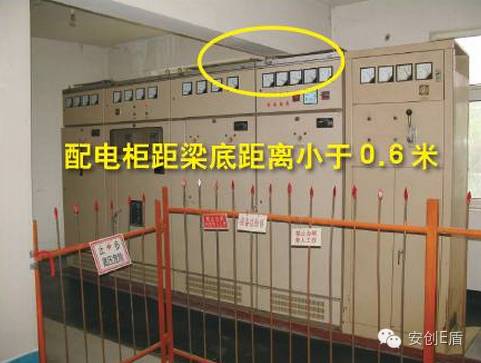

排查依据：JGJ 16-2008《民用建筑电气设计规范》4.6.2  屋内配电装置距顶板的距离不宜小于0.8m；当有梁时，距梁底不宜小于0.6m。

隐患17

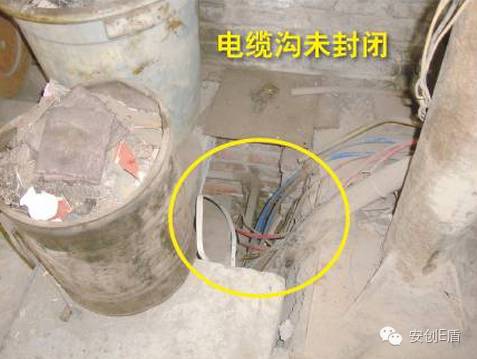

排查依据：GB 50303-2002《建筑电气工程质量验收规范》12.2.2 电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理。

隐患18

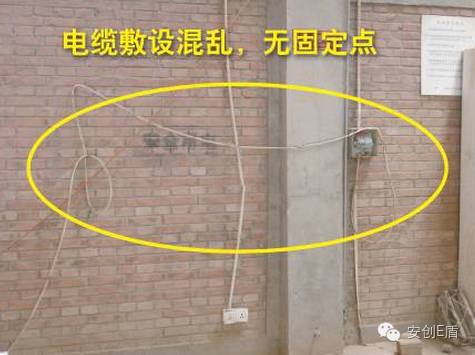

排查依据：GB 50303-2002《建筑电气工程质量验收规范》12.2.2 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处设固定点。

隐患19

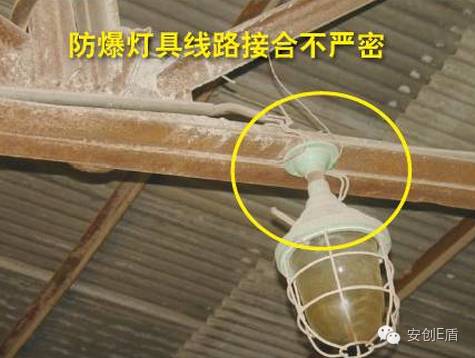

排查依据：GB 50303-2002《建筑电气工程质量验收规范》14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应当严密。

隐患20

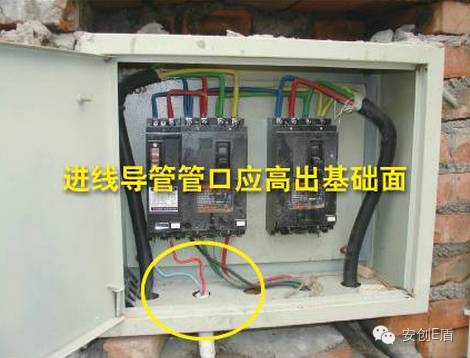

排查依据：GB 50303-2002《建筑电气工程质量验收规范》14.2.5 室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。

隐患21

排查依据 50054-2011《低压配电设计规范》7.6.9 屋内相同电压的电缆并列明敷时，除敷设在托盘、梯架和槽盒内外，电缆之间的静距离不应小于35mm，且不应小于电缆外径。

隐患22

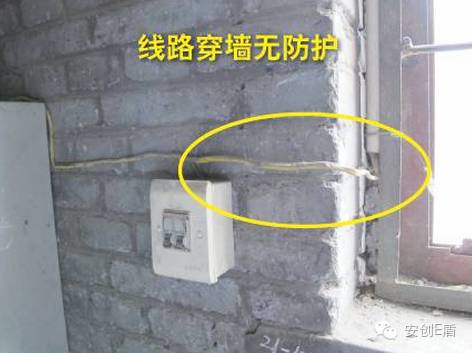

排查依据 50054-2011《低压配电设计规范》7.6.38 电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处应穿管保护，穿管的内径不应小于电缆外径的1.5倍。

隐患23

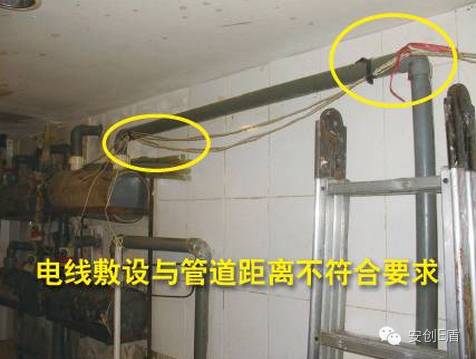

排查依据 50054-2011《低压配电设计规范》 7.2.11 金属导管和金属槽盒敷设时，应与其他管道的平行净距离不小于0.1m。

隐患24

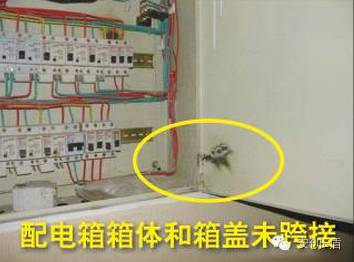

排查依据：GB 50303-2002《建筑电气工程施工质量验收规范》6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编制铜线连接，且有标识。
