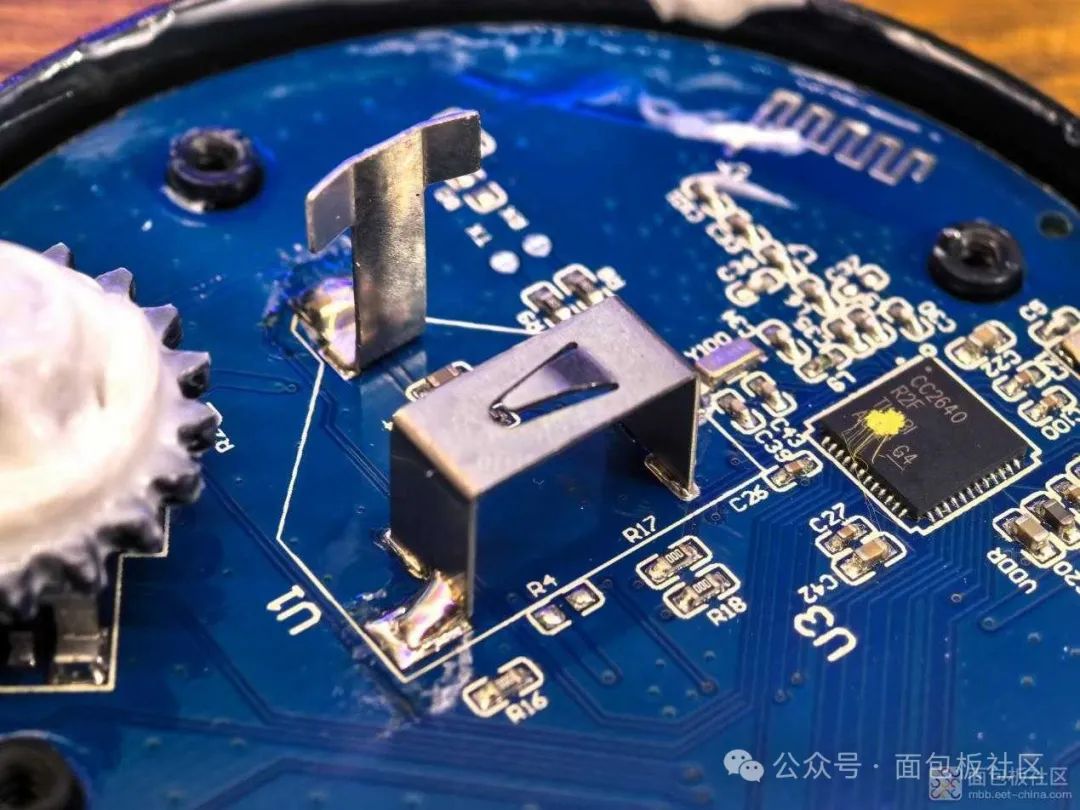

中间部分的电池仓采用了两个金属连接件。这个倒是没什么技术含量，但是高度也是适配外壳的大小来接触到电池，也是定制的物料。

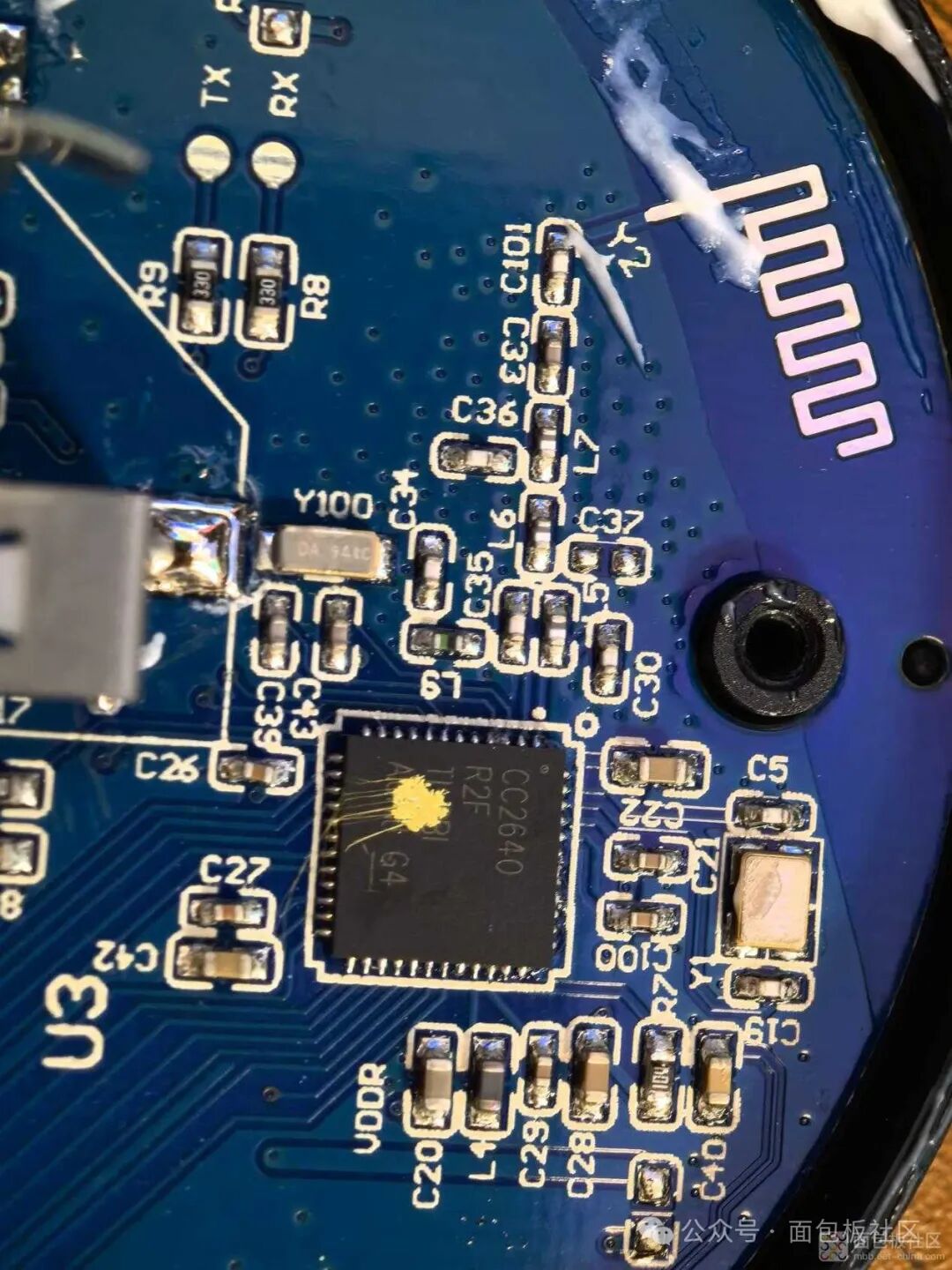

紧接着便可以看到CC2640蓝牙芯片的部分了。上面连了两颗晶振，猜测一颗是低功耗蓝牙模式用的，一颗是内部单片机用的。左侧有一个PCB天线从一侧引出，天线周围净空。

在TI官网可以查询到这颗芯片的相关信息，这是一颗功能强大的低功耗无线MCU，内置了M3的内核，有非常丰富的外设，工作电压宽范围，内置DCDC，真的不错。

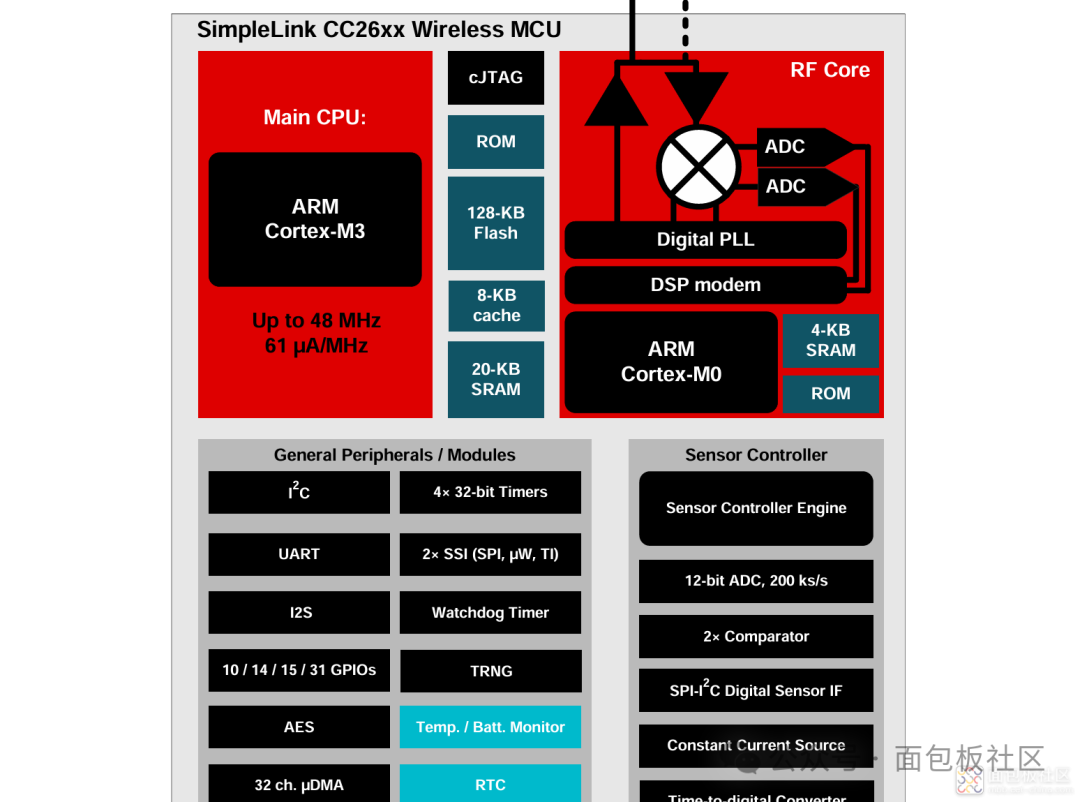

我们看框图可以看到内部还是比较丰富的除了本身的主CPU还有一颗负责射频的M0内核，各种的内部存储，各种的外设接口。

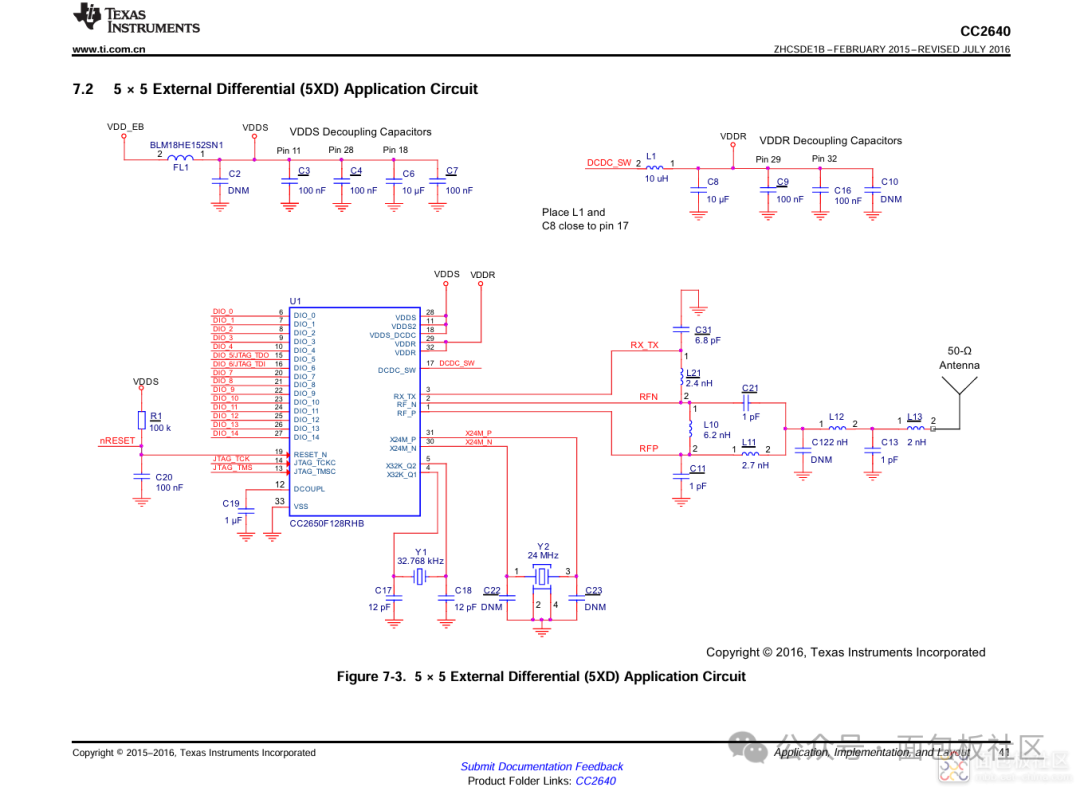

参数手册推荐了推荐电路原理图，可以看到相关电路系统真的是非常的简洁，最小电路连接起来几乎没有几颗原件就可以正常工作了，感叹科技的进步让我想起来了当年刚刚接触硬件软件时的高内聚低耦合的特点。

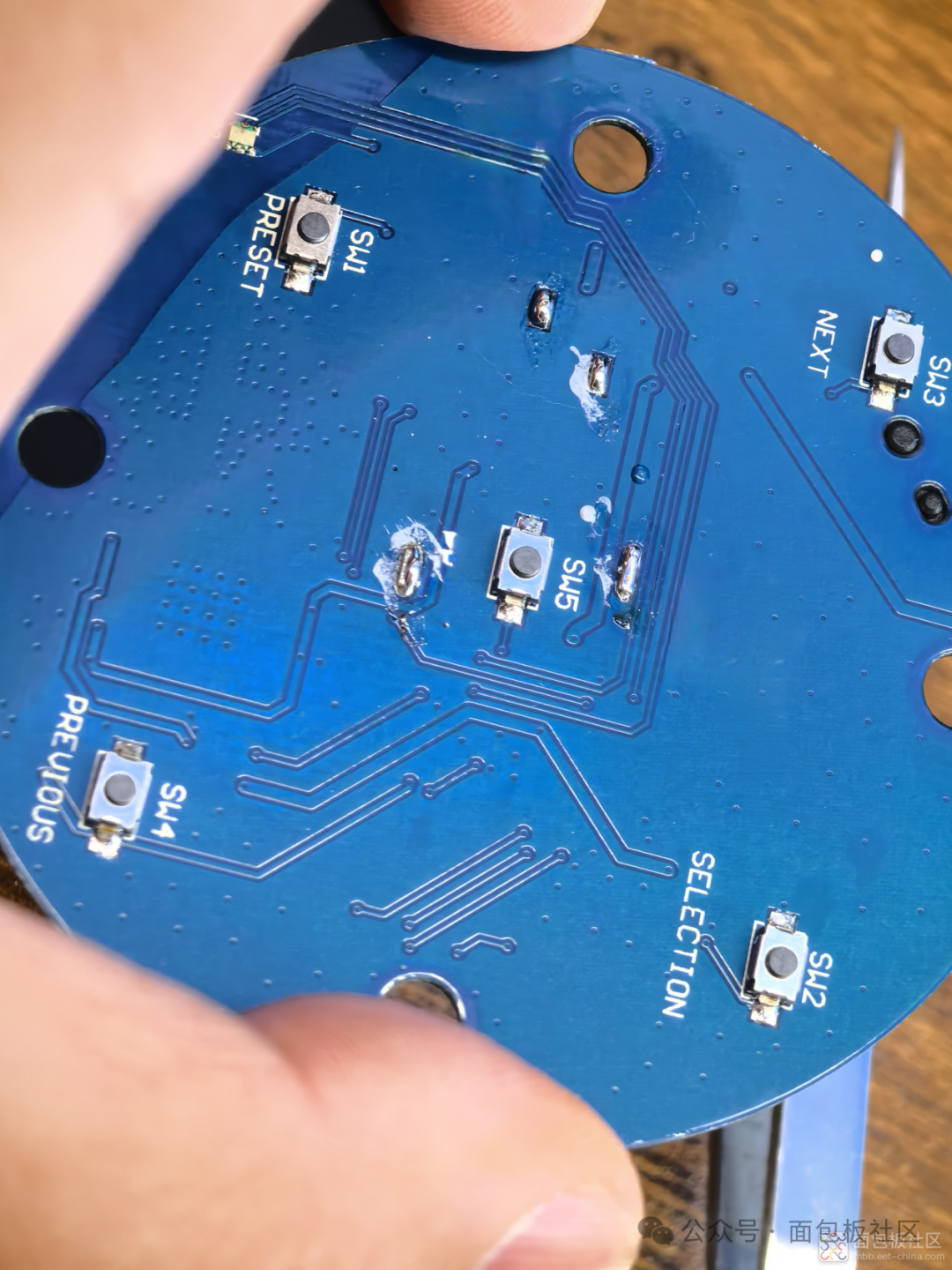

回到板子上，在板子的背面有5颗按键，对应的实际是我们在使用过程中的正面的5个按键。每颗按键的上方标有功能丝印。

按键这里使用的是普通的轻触按键。

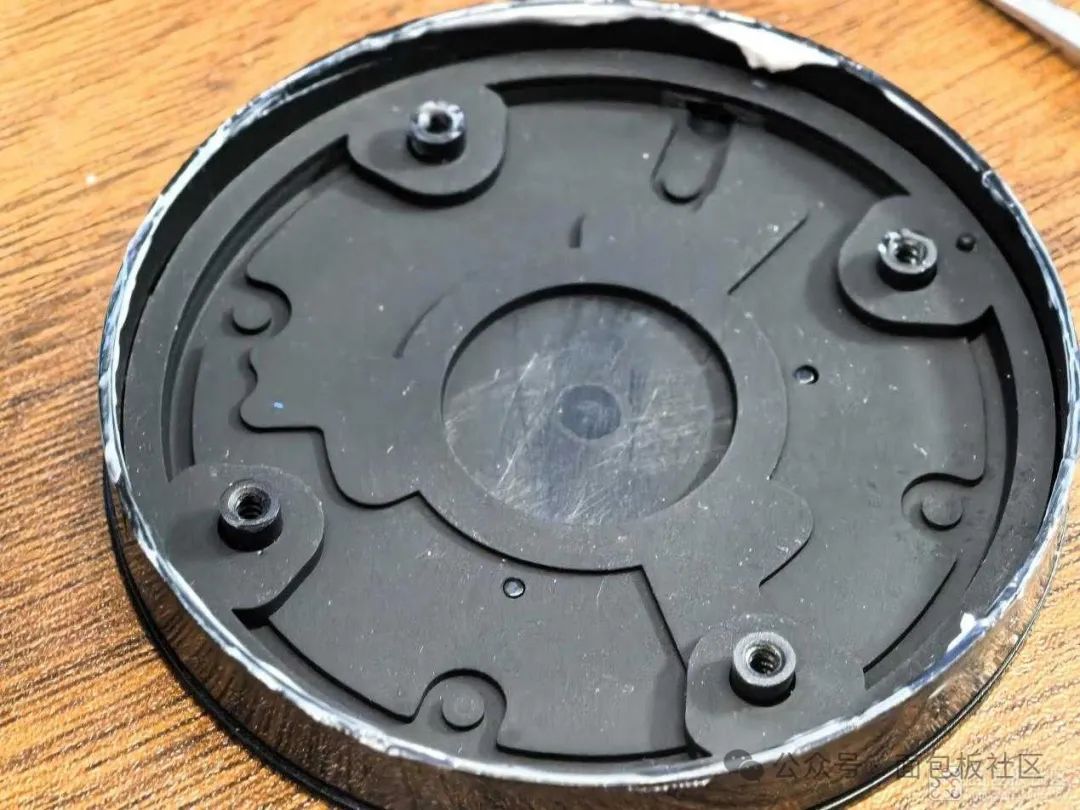

剩下的就是底壳了，底壳是采用的一体化结构，外部有一层镀铬的塑料件，整体的非标定制性非常高。

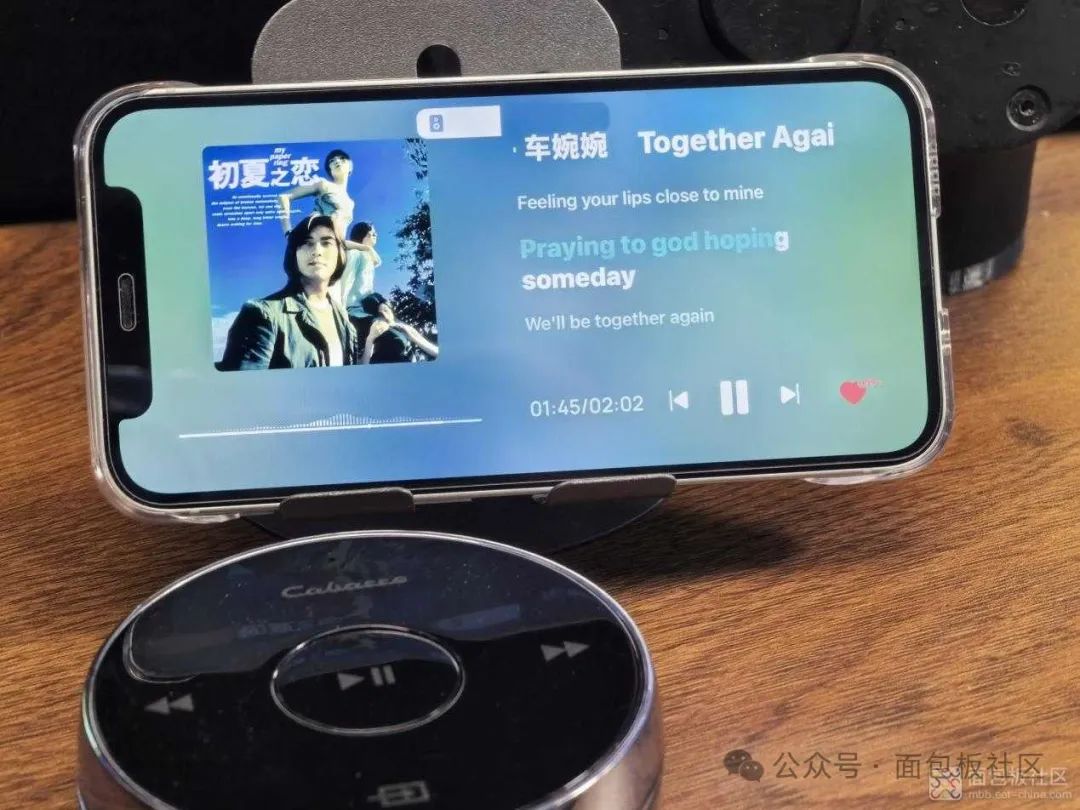

用Airplay投放一首歌试试，通过旋转控制器，可以在手机端同步音量，并且可以在局域网内投放组网，整体的体验很不错。

拆解了这一款产品，我们可以看到。很多国外的产品或许他们的方案并不是最先进最优秀的。但是他们的产品会在各个环节包装结构组装电子件等部分下功夫，连一个配重块都做非标定制件的产品，实际体验一定不会差到哪里。
