漫画：AES算法的底层原理

正文

请到「今天看啥」查看全文

字节代替（SubBytes）

行移位（ ShiftRows ）

加轮密钥（AddRoundKey）

1.字节替代（SubBytes）

首先需要说明的是，16字节的明文块在每一个处理步骤中都被排列成4X4的二维数组。

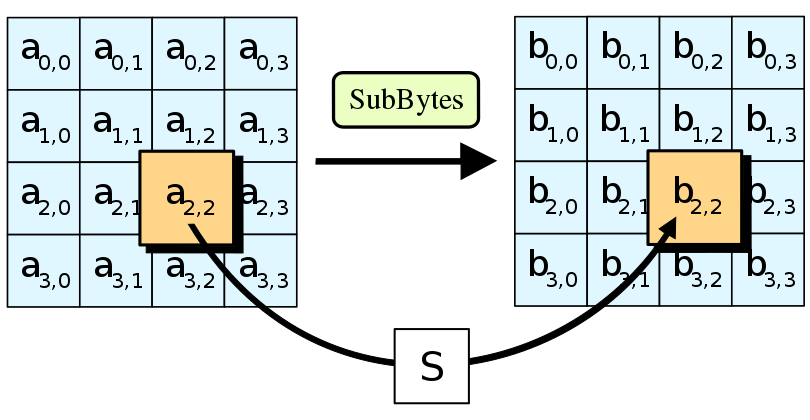

所谓字节替代，就是把明文块的每一个字节都替代成另外一个字节。 替代的依据是什么呢？依据一个被称为 S盒 （Subtitution Box） 的16X16大小的二维常量数组。

假设明文块当中a[2,2] = 5B（一个字节是两位16进制），那么输出值b[2,2] = S[5][11]。

2.行移位（ShiftRows）

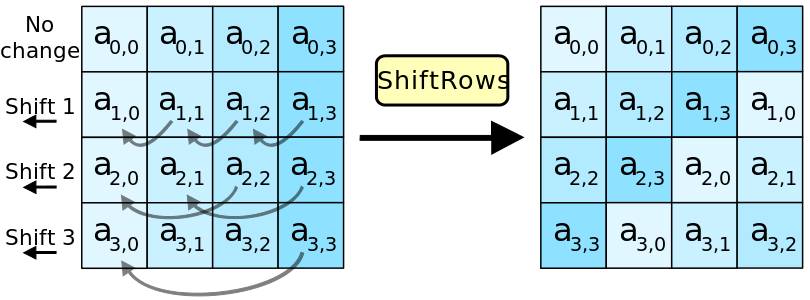

这一步很简单，就像图中所描述的：

第一行不变

第二行循环左移 1 个字节

第三行循环左移 2 个字节

第四行循环左移 3 个字节

3.列混淆（MixColumns）

这一步，输入数组的每一列要和一个名为修补矩阵（ fixed matrix ）的二维常量数组做矩阵相乘，得到对应的输出列。

4.加轮密钥（AddRoundKey）

这一步是唯一利用到密钥的一步，128bit的密钥也同样被排列成4X4的矩阵。

让输入数组的每一个字节a[i,j]与密钥对应位置的字节k[i,j]异或一次，就生成了输出值b[i,j]。

需要补充一点， 加密的每一轮所用到的密钥并不是相同的。这里涉及到一个概念：扩展密钥（ KeyExpansions ）。

扩展密钥（ KeyExpansions ）

AES源代码中用长度 4 * 4 *（10+1） 字节的数组W来存储所有轮的密钥。W{0-15}的值等同于原始密钥的值，用于为初始轮做处理。

后续每一个元素W[i]都是由W[i-4]和W[i-1]计算而来，直到数组 W的所有元素都赋值完成。

W数组当中， W{0-15}用于初始轮的处理， W{16-31}用于第1轮的处理，W{32-47}用于第2轮的处理 ......一直到W{160-175}用于最终轮（第10轮）的处理。
