checkpoint间隔 = 1分钟

方案三：append表

探索问题：

• Flink写入表的方案有两种，用哪种比较合适？

1. 明细写入时在Flink任务去重

2. 明细写入时不去重，在下游聚合时去重

表设计：

表	广告曝光、点击、转化表
表类型	append表
基本参数设计	分区类型： 分区表 生命周期： 1天，按更新时间 分桶： 动态分桶 checkpoint间隔 = 1分钟

表高级参数设计

明细表的高级参数，主要针对表的写入和消费进行优化，此处列举我们考虑的参数如下

2.1.4 资源比较

写入任务

方案	表设计
方案一 宽表	aggregation宽表（小时分区）
	aggregation宽表（天分区）
	partial udpate宽表（天分区）
方案二 first_row主键表	动态分桶-曝光
	动态分桶-点击
	动态分桶-转化
	固定分桶-曝光、点击、转化明细写入一张表
方案三 append表	flink不去重，写入点击、曝光、转化append表
	flink去重，写入点击、曝光、转化append表

结论：

• 整体资源消耗方面，方案三(不去重）<方案三(去重）<方案二（固定分桶）<方案二（动态分桶）<=方案一(天分区, partial update）<=方案一(天分区, aggregation），宽表>单一主键表>非主键表

• 如果数据延迟较大且数据量大， 使用天分区 比较合适

• 用Paimon去重数据时，数据量较大的情况下，使用 固定分桶的资源消耗较少 ，这是因为动态分桶会不断加大分桶数，导致写入资源消耗无限制扩大。

• 明细数据是否去重写入append表，大致会带来两倍的资源消耗差距 ，所以在实际场景中，需要根据下游消费任务的数量是否足够多，数量越多，节约的下游去重资源就越多，这部分资源节约可能>在明细去重的资源消耗。

• 方案一、二消耗几乎一致，但是宽表方案在 数据的存储上减少了冗余字段的存储 ，额外有节约存储资源。

消费任务

消费任务选择 【广告创意曝光次数】汇总场景的资源消耗情况 进行对比，用Paimon进行聚合计算。

方案

方案一 aggregation宽表（天分区），下游需要去重

方案一 partial update宽表（天分区），下游不需要去重

方案二，固定分桶表，下游不去重

方案三，写入时不去重，在下游去重

实验结论：

• 涉及到 下游去重 的资源消耗几乎是 下游不去重 的 两倍 。

2.1.5 技术复杂度比较

写入任务

方案一 > 方案二 > 方案三

• 方案一：开发调试需要花费较多的时间，因为涉及多个任务的同时写入更新，需要预估分桶数，写入宽表的任务调试花了不少时间

• 方案二：一个任务直接写入三个主键表

• 方案三：一个任务写入一个表，append表参数也是最少的

消费任务

方案一 > 方案三 > 方案二

• 方案一：消费较为复杂，由于多种行为被关联了，需要判断不同行为对应的字段是否为空来判断是否为目标行为，涉及到aggregation表还需要对数据进行去重

• 方案二：直接消费明细

• 方案三：

• flink去重：直接消费明细

• 没有去重：下游消费时，需要在flink任务中去重

2.1.6 小结

结合上述资源比较和开发复杂度比较，笔者认为，在广告流量场景，选取 flink去重写入append表 方案资源消耗和开发复杂度是最优的。

2.2 维度表设计探索

2.2.1 现状与痛点

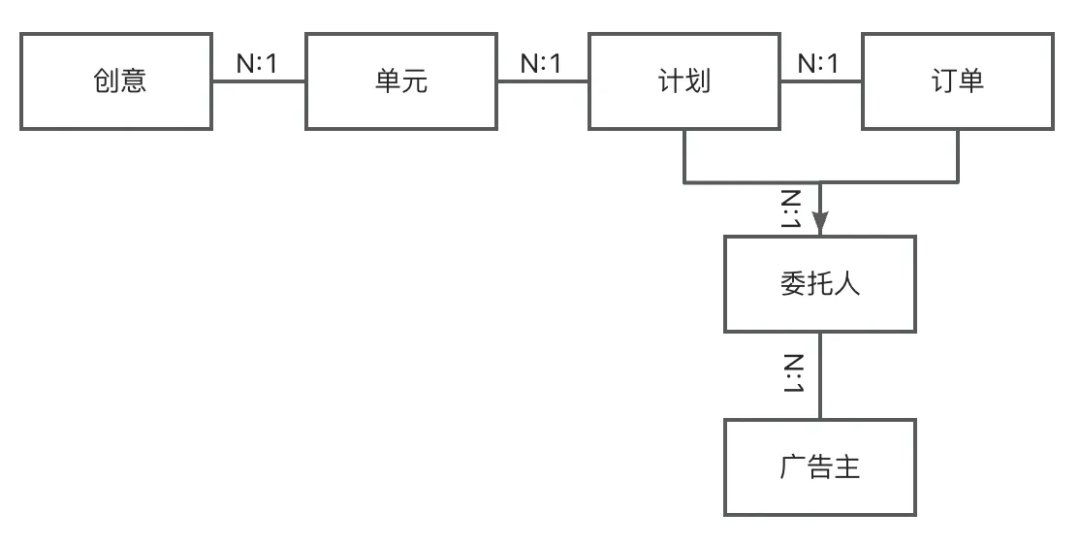

广告场景有众多实体关系（如下图），针对维度表的探索，我们聚焦在广告投放诊断产品场景，该产品需要针对“单元”实体的各类维度数据进行诊断，具体来说，需要将 创意、单元、计划、委托人、广告主维度表入湖，将多个维度的指标作为“状态指标”映射到 单元 上，以进行进一步的“诊断逻辑”判断。

当前该产品的数据加工链路中，实时使用Lindorm（类Hbase的存储引擎）作为维度宽表存储最新状态数据，离线用odps表存储历史状态数据，针对这两部分数据各自设计产品模块供用户使用。在数据湖中，怎么以实时离线一体化的形式将大量维度数据存储和映射？维度数据的历史存储问题怎么解决？这都是我们在数据湖维度表设计中遇到的问题。

2.2.2 探索思路

1. 基础维度表入湖及其schema设计探索

2. 维度宽表schema设计探索

3. 尝试实现将离线和实时数据在同一张湖表中存储，统一写入与消费方式

2.2.3 基础维表设计

表类型	适用场景	构建方案
非分区表	不需要留存历史数据	批任务初始化存量+流任务增量同步
分区表	需要留存历史的维度数据，实现流批一体	分区有两类： 最新状态分区（latest） 历史状态分区（YYYYMMdd) 写入方式：（1个初始化批任务，1个流任务，1个日调度批任务） 最新状态分区：1个批任务初始化+1个流任务增量数据写入 历史分区存储方式： 方式一：【tag快照留存】每日0点生成tag，0点后通过flink批任务调度读取tag的数据，写入历史分区存档。--【缺陷】 可能存在0点左右的数据漂移偏差 方式二：【增全量合并】t-1天增量 union t-1天之前的存量，每天flink批任务运行，具体可见下方数据链路

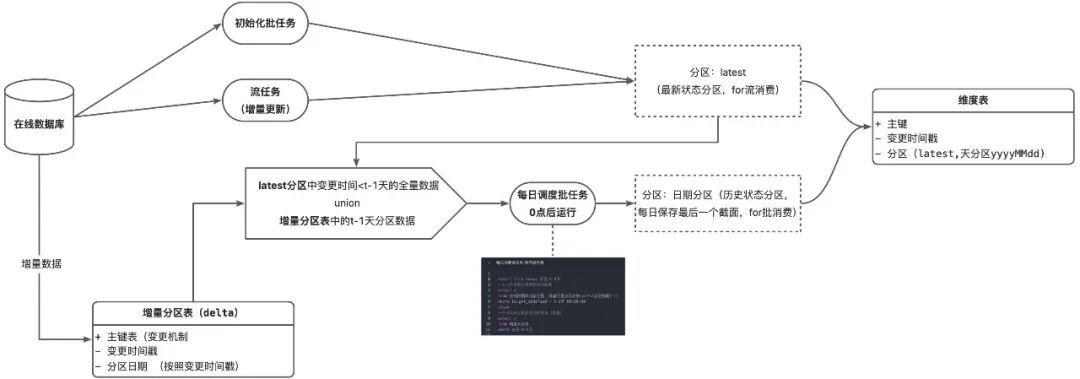

分区维度表-【增全量合并】写入方案示意 ⬇️

2.2.4 维度宽表设计

打宽方式

要创建一张维度宽表，首先需要确定如何进行打宽操作。Paimon主键表支持非主键关联（1:N）的扩展，因此可以使用多个实体的基础维表进行互相关联，以实现宽表（通过父维度left join子维度实现扩展）。打宽任务可以分为两个步骤：

1. 批任务初始化

2. 流任务增量数据写入

需要特别注意的是，如果直接采用这种方式进行打宽，当“父子维度对象均为新建（insert）且子维度数据比父维度数据晚到”时，父维度在关联子维度时将无法找到对应的子维度对象，从而导致这部分数据丢失。为避免这种情况，写入任务可以采用双流join、延迟关联或批任务回补等方式。

非分区表

适用场景： 不需要留存历史数据

方案：

• 批任务初始化存量，有多少个上游数据来源，对应多少个批任务
• 流任务增量同步，有多少个上游数据来源，对应多少个流任务

分区表

【讨论-使用标签留存历史快照】

维度表设置分区，主要是为了存储历史维度数据，而历史状态存储主要需要面对数据漂移的问题，而 维度宽表 的写入任务可能非常多，如果全都按照前述 基础维表方案 进行流批一体设计，复杂度会比较高，因此，如果用户能够容忍宽表的部分数据漂移，可以考虑结合Paimon的标签、分区机制，较简单地留存维度宽表历史数据，因此笔者在此处对标签的使用进行了一系列讨论。
