金属所：新型柔性热电材料与器件重要进展！

正文

请到「今天看啥」查看全文

特别是近年来以可穿戴式、植入式为代表的新一代智能微纳电子系统迫切需求开发微瓦-毫瓦级自供电技术代替传统充电电池，以满足其向微型化、高密度化、高稳定性和可靠性发展的技术需求。而热电材料，可利用人体体温与周围环境的温差发电，因此成为便携式智能电子器件自供电技术的有效解决方案。

一方面，与其他种类的换能形式相比，热电技术的换能效率不高，只有~10%，严重制约热电技术产业的发展。 另一方面，为保持温差，充分利用热能发电，需要热电材料/器件与热源表面紧密贴合。然而， 在实际应用中无论是人体体表还是热源管道，都具有复杂曲率变化的几何表面。 传统无机热电材料，由于其本征脆性，不能满足紧密贴合曲率变化热源表面的要求，使得热源与热电材料/器件之间的热能损失处于较高范围。除了热电材料本身热电优值外，这种热源与热电材料之间接触不良所导致的热能损失成为制约现有热电技术发展的关键因素之一。

因此，探索通过尺度效应、合金化、界面能垒调控等方法增加Seebeck系数，并设计利用多尺度缺陷散射声子，抑制热导率等策略提高热电转换性能，以及开发新型高性能柔性热电材料和器件制备技术，研究改善无机热电材料本征脆性的机理等课题已成为当前该领域全球性的难点和热点问题。

中国科学院金属研究所沈阳材料科学国家（联合）实验室研究员邰凯平课题组致力于 从原子尺度设计和制备具有高度有序显微结构的热电薄膜材料和器件。 利用物理气相沉积技术调控相邻晶粒为小角度倾转晶界，首次实现大面积制备面内和面外方向均为高度织构取向的Bi2Te3热电薄膜。研究表明，小角度倾转晶界能抑制其对载流子散射增强面内电导率，同时保持对声子的散射作用降低热导率，显著提高热电转换性能，是制备高性能Bi2Te3热电薄膜材料的有效方法。

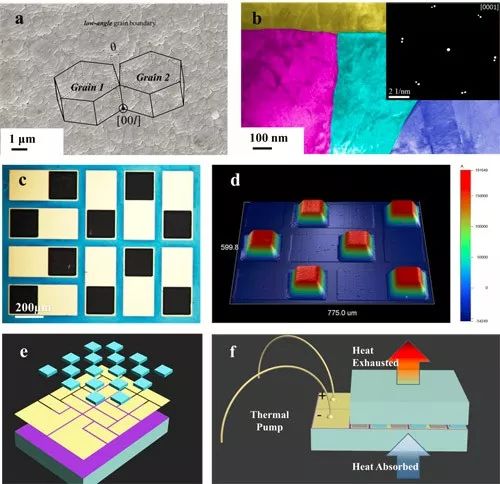

图1.非平衡磁控沉积制备小角度倾转晶界Bi2Te3薄膜材料SEM(a)、TEM(b)显微结构分析和热电薄膜制冷器光学显微分析(c)、台阶仪三维形貌分析(d)和制冷器结构示意图(e)-(f)

基于上述技术，结合该研究团队设计构建的高精度微束激光加工平台，研发出Bi2Te3合金薄膜微型制冷器，热电对厚度为~25μm，最小面内尺寸~200×200μm，微区制冷通量可达~40W/cm2。该器件在微系统热管理领域具有广泛的应用前景，如CPU芯片定点散热、微型激光二极管控温等。 该项工作实现了国内在热电薄膜微型制冷器制备加工领域的技术突破 ，荣获2017年中国材料大会“热电材料与器件分会优秀墙展奖”，申请发明专利1项，授权2项。

该团队首次采用非平衡磁控溅射技术，以纤维素纸为基体，制备具有微米至纳米多尺度孔隙结构的碲化铋复合热电薄膜材料，如下图所示。

请到「今天看啥」查看全文
