4、10kV电流互感器（LZZBJ9-10）

环氧树脂真空浇注支柱式结构电流互感器 用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等

测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）

5、10kV电压互感器（JDZ10-10A）

环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

常用变比：10/0.1kV

高压柜内电压互感器常规将10kV变为100V。

6、零序电流互感器（LJK100J 100/5）

当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作。

7、氧化锌避雷器HY5WZ2

利用氧化锌良好的非线性伏安特性，在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

出线柜：HY5WZ2-17/43.5

8、高压熔断器

熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。

保护变压器：SFLAJ-12kV

保护电压互感器：XRNP-12/0.5

户外跌落式：HRW12-10

9、高压接地开关（JN15-12/31.5）

使用于12kV及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。

10、综合保护装置

ABB-140C

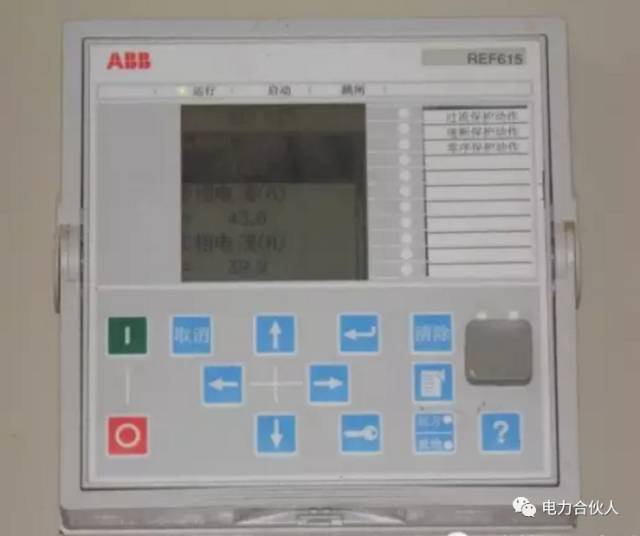

ABB-REF615

南瑞PCS9621A

综合保护装置概念： 集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

功能： 在故障状态下启动保护动作，输出保护信号。

安装位置： 进线柜、出线柜、母联柜（有断路器的柜内）。

保护的类型：

过流保护： 短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。（时间）

速断保护： 电流突然增大，不断电会烧坏设备。

零序保护： 测量通过三相的线电流和，达到预设值时动作。

变压器保护信号： 变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）

11、高压柜仪表室

1、计量表；2、信号继电器；3、综合保护装置；4、检修压板；5、位置指示灯；6、分合闸状态指示灯；7、带电指示器；8、照明开关；9、加热开关；10、手动操作开关；
